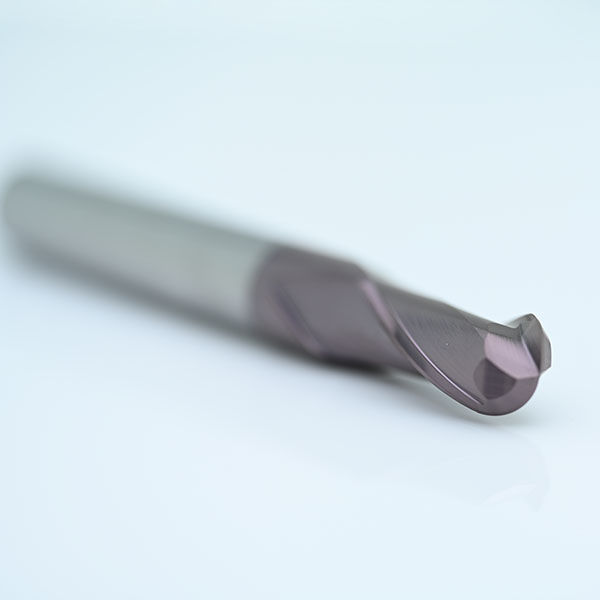

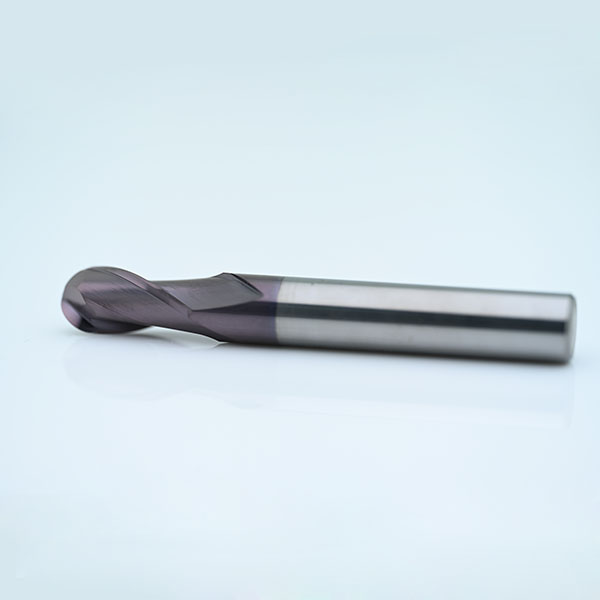

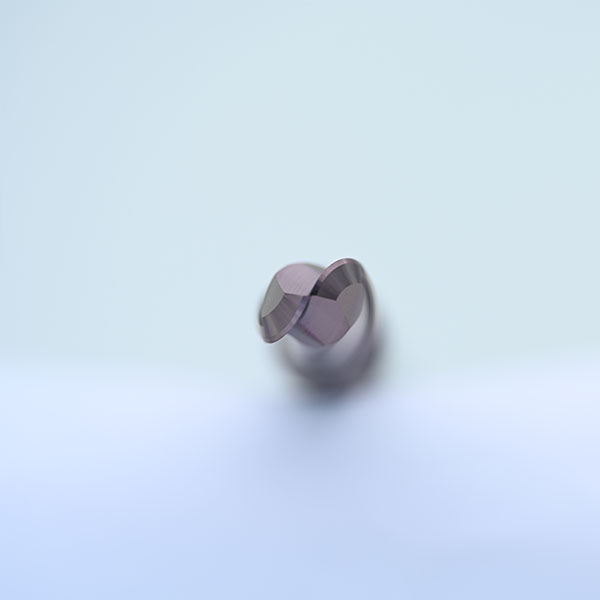

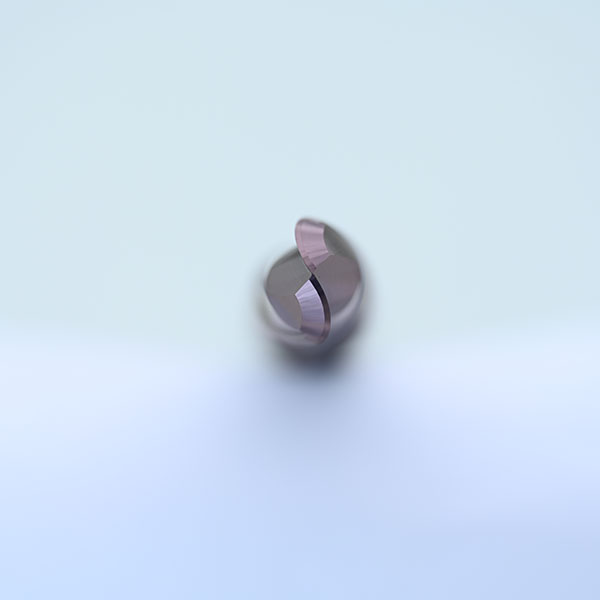

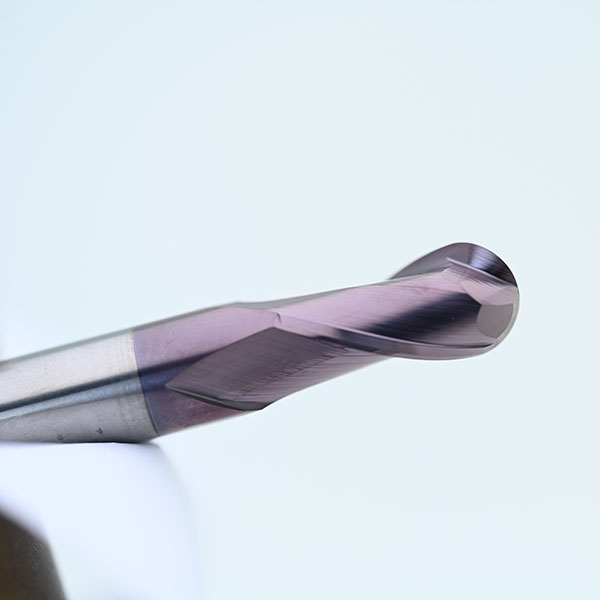

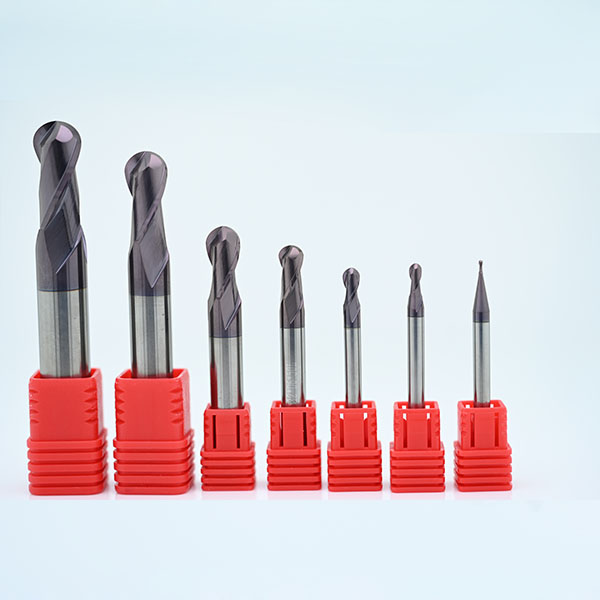

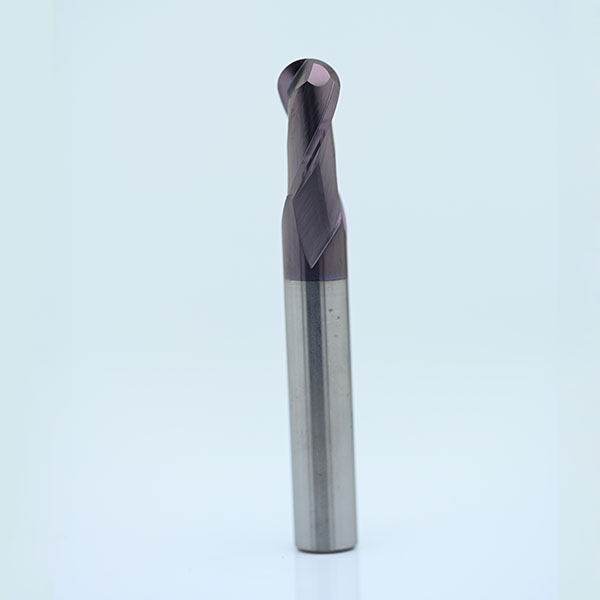

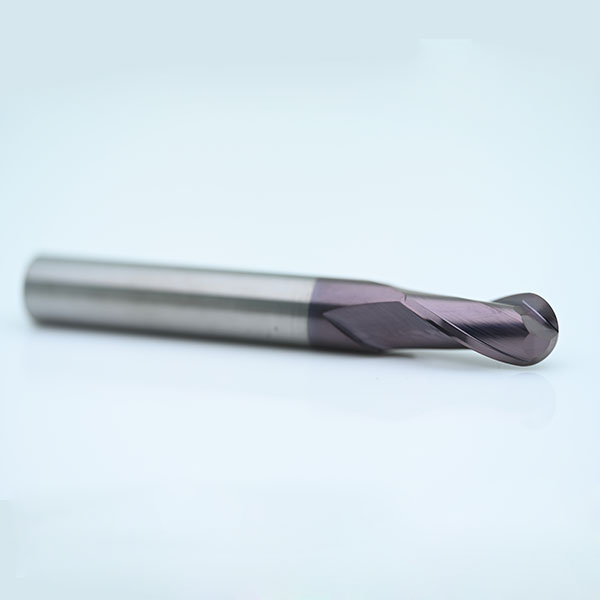

Универсальные фрезы с шарообразным наконечником из твердого сплава – RS20T
Двухлистовые фрезы с шарообразным наконечником
Фрезы с шарообразным наконечником серии RS20T являются универсальными инструментами, которые широко используются при обработке автомобильных штампов, сложных поверхностей и в других сценариях, требующих высокой точности обработки.
Универсальные фрезы с шарообразным наконечником из твердого сплава - RS20T
Двухлистовые фрезы с шарообразным наконечником
Фрезы с шарообразным наконечником серии RS20T являются универсальными инструментами, которые широко используются при обработке автомобильных штампов, сложных поверхностей и в других сценариях, требующих высокой точности обработки. Современный процесс шлифования обеспечивает стабильность резания. Двухлистовая конструкция обычно имеет меньше точек контакта с материалом по сравнению с многолистовыми фрезами, что позволяет уменьшить резательную силу, снизить вибрации и повысить стабильность обработки. Фрезы разработаны, в первую очередь, для рынка автомобильных штампов. Шарообразный наконечник обеспечивает плавность процесса резания, что позволяет обрабатывать поверхности, наклонные и сложные формы, эффективно уменьшает следы обработки и повышает качество поверхности.
| Артикул： | RS20600T |
| Материал： | Ультратонкозернистый твердосплав на основе вольфрама карбида |
| Наименование： | Двухлистовая фреза из твердого сплава с углом 35º |
| Бренд： | JYTOOLS |
| OEM/ODM： | По образцу или чертежу |
| Типоразмер： | R3,0 × 20L × Ø6,0 × 2X |
| Производство： | Шэньчжэнь, Китай |
| Упаковка： | 12,5 × 12,5 × 69L |
| Диаметр режущей части D： | Ø 6,0 мм |
| Длина режущей части H： | 20,0 мм |
| Диаметр хвостовика d： | Ø6,0 мм |
| Общая длина L： | 50,0 мм |
| Материал： | VHM (ультратонкозернистый твердосплав на основе вольфрама карбида) |
| Покрытие： | TiAlN |
| Минимальный заказ： | 2 штуки |
| Срок поставки： | 1 неделя |
Для шлифования используют пятикоординатный шлифовальный станок немецкой компании Walter. Фрезы подвергаются трехмерному шлифованию для обработки S - образных пазов. Они идеально подходят для обработки свободных форм, сложных полостей и для полировки поверхностей штампов.
В качестве основного материала для фрез применяется ультратонкозернистый твердосплав на основе вольфрама карбида. Двухлистовая конструкция повышает эффективность вывода стружки и показывает отличные результаты при мелких подачах, что делает ее идеальным инструментом для чистовой обработки поверхностей высокотвердых материалов.
Фрезы обеспечивают высокую производительность и устойчивость к высоким температурам при обработке различных черных металлов, включая низколегированные и среднелегированные стали, инструментальные стали и чугун.
Шарообразный наконечник позволяет обрабатывать сложные трехмерные поверхности, что особенно полезно при обработке свободных или неправильных поверхностей в штампах.
Режущие кромки фрезы с шарообразным наконечником имеют точечный контакт с материалом, что уменьшает ошибки при обработке и повышает качество поверхности.
Оптимизированная конструкция проточек для вывода стружки обеспечивает быстрый вывод стружки в процессе обработки, предотвращая ее закупорку, которая может повлиять на качество обработки.
Примененная конструкция с эксцентричным отрезным ребром позволяет достичь максимальной прочности режущих кромок как при предварительной, так и при чистовой обработке.
Точность изготовления хвостовика соответствует допуску h6.
