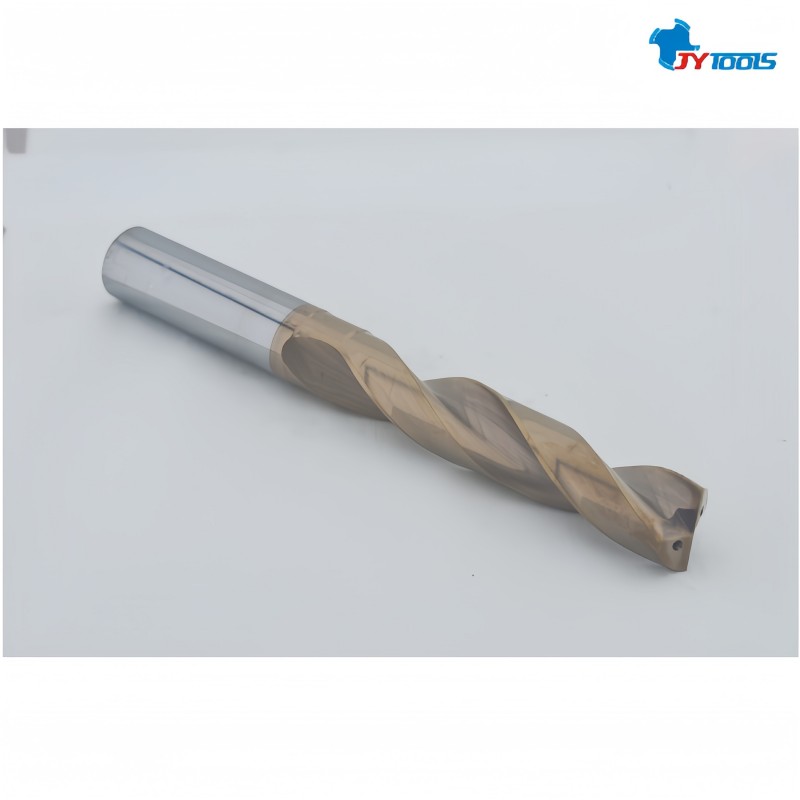

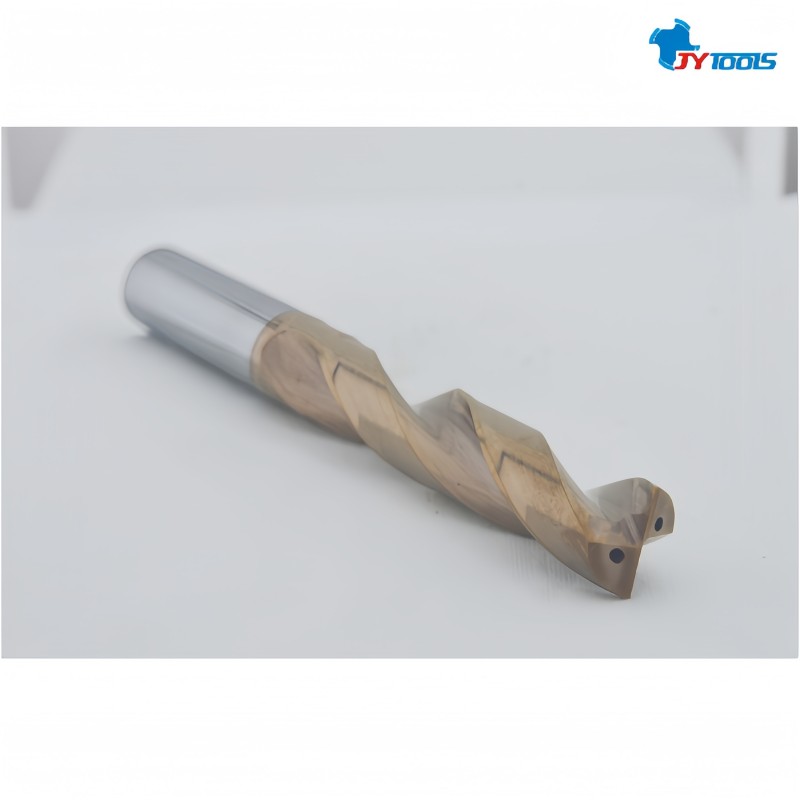

Серия DF177C - высокоэффективный твердосплавный инструмент для глубоких отверстий с внутренним охлаждением от TY TOOLS, специально разработанный для глубоких отверстий до 12 диаметров и среднесерийного производства. Конструкция «двухканальное внутреннее охлаждение + спиральная канавка 38°» обеспечивает высокую точность при обработке глубоких отверстий, высокую подачу, длительный срок службы и низкую стоимость, полностью решая традиционные проблемы внутреннего охлаждения «плохой отвод тепла, затруднённый отвод стружки, низкая эффективность». Идеальное решение для глубокого сверления в автомобильной промышленности, пресс-формах и энергетическом оборудовании.
| Номер материала | DX150082X |
| Основа сверла | Сверхмелкозернистый твердый сплав (карбид вольфрама) |
| Наименование | Твердосплавное сверло с внутренним охлаждением / сверло для глубоких отверстий |
| Бренд | JYTOOLS |
| OEM / ODM | По образцу / чертежу |
| Модель / спецификация | Ø11,80*96L*Ø12,0*162L |
| Срок поставки | 2 недели |
| Страна происхождения | Шэньчжэнь, Китай |
Обработка нержавеющей стали 316L: рекомендуемая скорость резания vc=50-80 м/мин, подача f=0,06-0,15 мм/об.
Обработка жаропрочного сплава Inconel 718: рекомендуемая скорость резания vc=30-50 м/мин, подача f=0,04-0,1 мм/об.
Обработка титанового сплава Ti6Al4V: рекомендуемая скорость резания vc=40-60 м/мин, подача f=0,05-0,12 мм/об.
Глубокое сверление: рекомендуется ступенчатая подача, глубина подачи за один проход ≤4× диаметр инструмента.
| Размер упаковки | 15×15×200 мм |
| Диаметр режущей части DC | Ø11,8 мм |
| Длина режущей части LCF | 96,0 мм |
| Диаметр хвостовика DC | Ø12,0 мм |
| Общая длина OAL | 162,0 мм |
| Материал | VHM (Сверхмелкозернистый твердый сплав) |
| Покрытие | AlTiN |
| Минимальный объём заказа | 2 шт. |
Цельная конструкция из твердого сплава: корпус изготовлен из сверхмелкозернистого твердого сплава (HRC68) цельным литьём, без сварных конструкций, без люфта и биения при высокоскоростной обработке с высокой подачей.
Двухканальная система внутреннего охлаждения: два высокоточных канала внутреннего охлаждения, давление охлаждения до 120 бар, охлаждающая среда непосредственно достигает зоны резания, эффективность теплоотвода повышена на 60%.
Спиральная канавка 38°: конструкция с углом спирали 38°, упорядоченный отвод стружки, предотвращает забивание стружкой и царапины на стенках отверстия.
Нано-покрытие TiAlN: технология PVD нанопокрытия, толщина покрытия 2 мкм, твёрдость HV3800, коэффициент трения до 0,3.
Центрирующая вершина 130°: точность центрирования ≤0,003 мм, обработка без предварительного сверления центра.
100% проверка динамической балансировки: каждое сверло проходит испытание на динамическую балансировку класса G2.5.
Высокоточная шлифовка режущей кромки: биение ≤0,002 мм, обеспечивает точность круглости и цилиндричности.
Область применения: автомобильная промышленность, пресс-формы, энергетическое оборудование, общее машиностроение.
