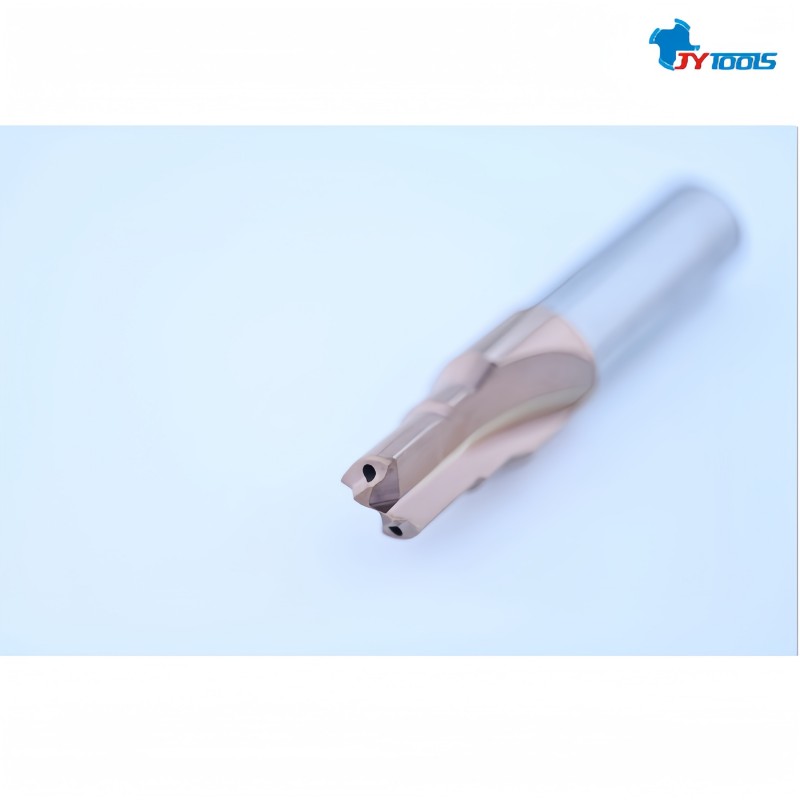

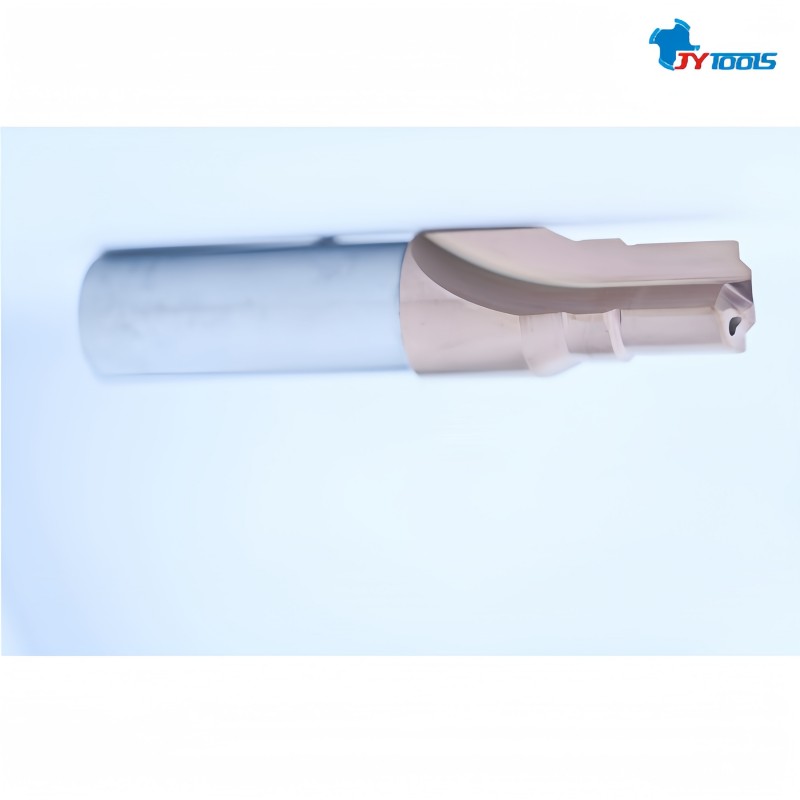

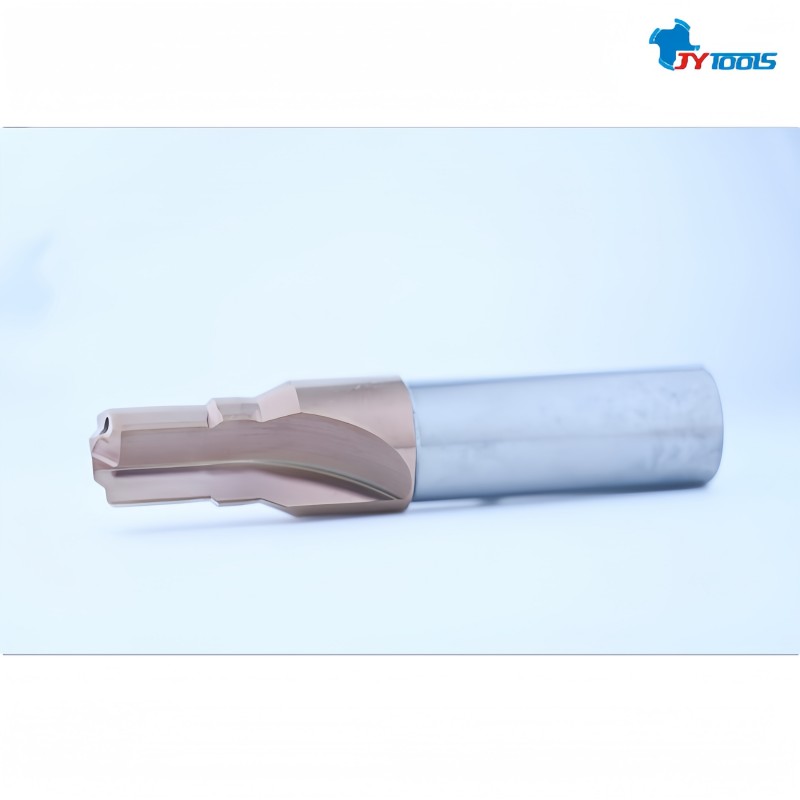

Серия DT16C - трехступенчатое твердосплавное сверло с внутренним охлаждением, высокоэффективный инструмент, разработанный TY TOOLS для обработки сложных многоступенчатых отверстий. Благодаря инновационной конструкции «каналы внутреннего охлаждения + интегрированная трехуровневая режущая часть» позволяет за один проход выполнить точную обработку трех отверстий разного диаметра, при этом система внутреннего охлаждения подается непосредственно к каждой зоне резания. Полностью решает проблемы традиционных многоступенчатых сверл «сложный процесс, плохая соосность, недостаточное охлаждение». Представляет революционное решение для многоступенчатой обработки в автомобильной промышленности, пресс-формах, аэрокосмической промышленности и других областях.
| Номер материала | DT16C082X |
| Основа сверла | Ультрамелкозернистый твердосплавный сплав |
| Наименование | Твердосплавное сверло с внутренним охлаждением / Ступенчатое сверло |
| Бренд | JYTOOLS |
| OEM / ODM | По образцу / чертежу |
| Модель | Ø11.80*96L*Ø12.0*162L |
| Срок поставки | 2 недели |
| Страна происхождения | Китай, Шэньчжэнь |
| Размер упаковки | 15*15*200mm |
| Диаметр режущей части DC | Ø11.8mm |
| Длина режущей части LCF | 96.0mm |
| Диаметр хвостовика DC | Ø12.0mm |
| Общая длина OAL | 162.0mm |
| Материал | VHM (Ультрамелкозернистый твердосплавный сплав) |
| Покрытие | AlTiN |
| Минимальный заказ | 2 шт. |
Цельная конструкция из твердого сплава:Корпус изготовлен из ультрамелкозернистого твердого сплава (HRC68) цельным литьём, без сварных конструкций. Точность повторного позиционирования ≤0.003мм.

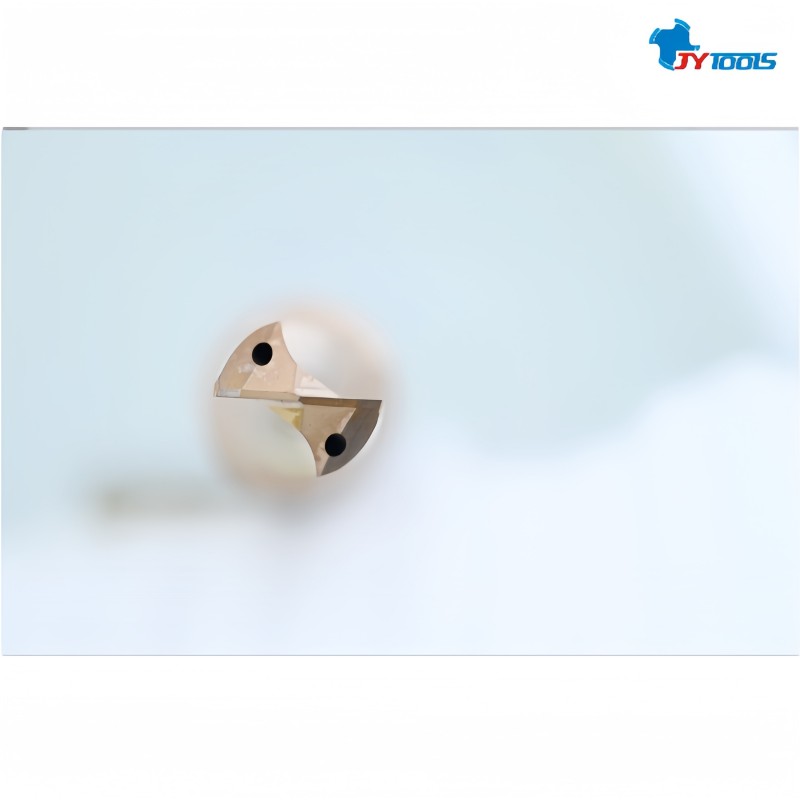

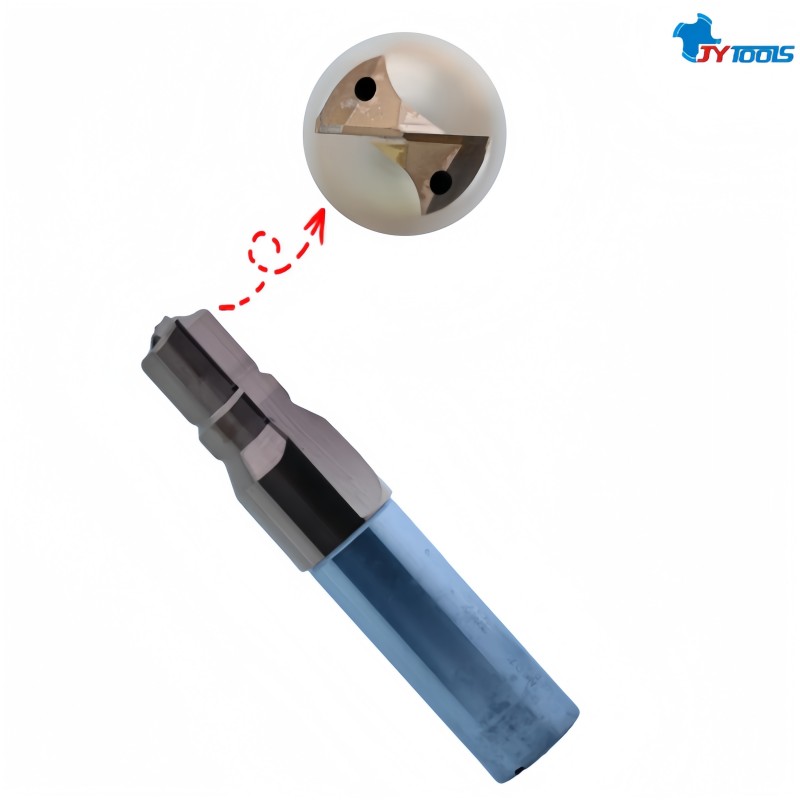

Двойной канал внутреннего охлаждения:Сверло оснащено двумя высокоточными каналами внутреннего охлаждения, давление охлаждения до 100 бар. Охлаждающая среда подается непосредственно к трехуровневой режущей кромке, эффективность охлаждения повышается на 55%, полностью исключая риск пригорания при многоступенчатой обработке.
Спиральная канавка с переменным углом:Каждая ступень режущей части имеет спиральный угол 38°/35°/32° соответственно. Стружка отводится послойно и упорядоченно, эффективность отвода стружки повышается на 45%, исключая засорение стружкой и царапины на стенке отверстия.
Точная соосность трехуровневой режущей части:Три режущие кромки изготовлены на пятиосном станке с ЧПУ интегрально. Погрешность соосности ≤0.002мм, обеспечивая перпендикулярность и точность позиционирования многоступенчатых отверстий.
Нано-покрытие TiAlN:Технология PVD нанопокрытия, толщина покрытия 2 мкм, твердость HV3800. Срок службы инструмента в 2 раза выше, чем у традиционного покрытия.
100% динамическая балансировка:Каждое сверло проходит испытание на динамическую балансировку класса G2.5.
