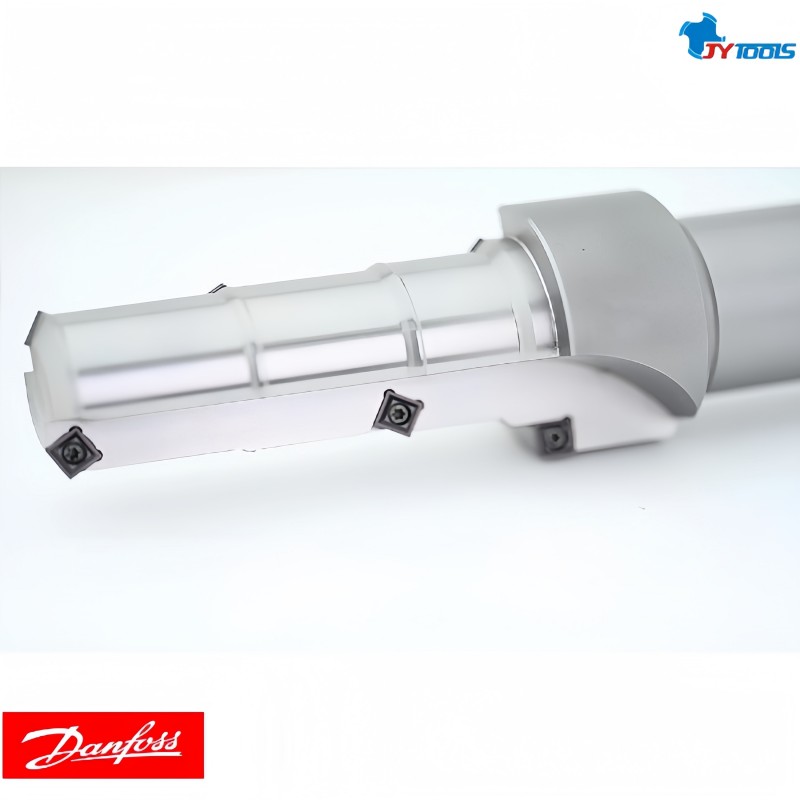

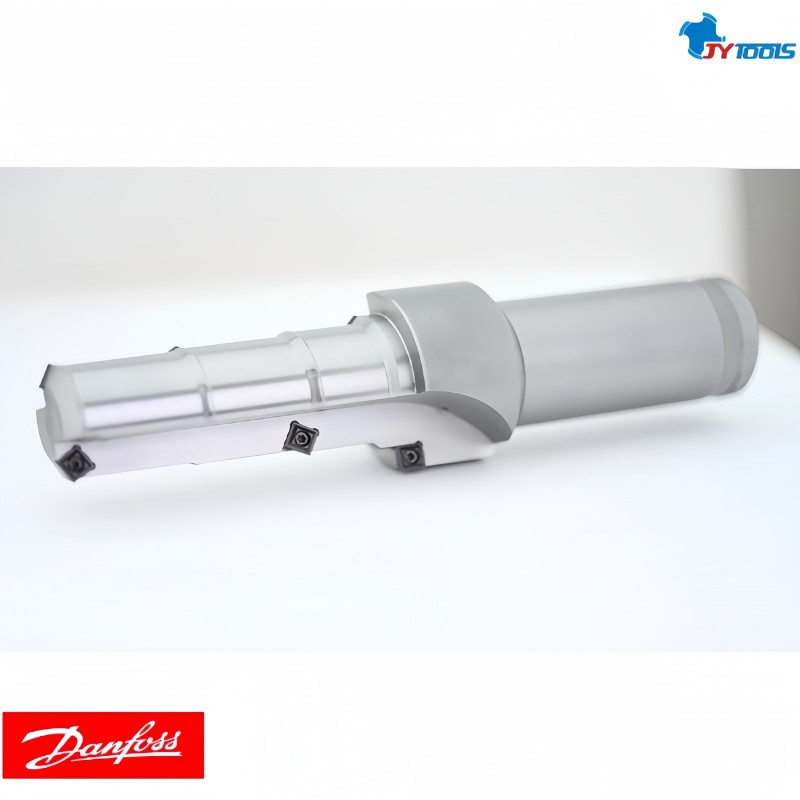

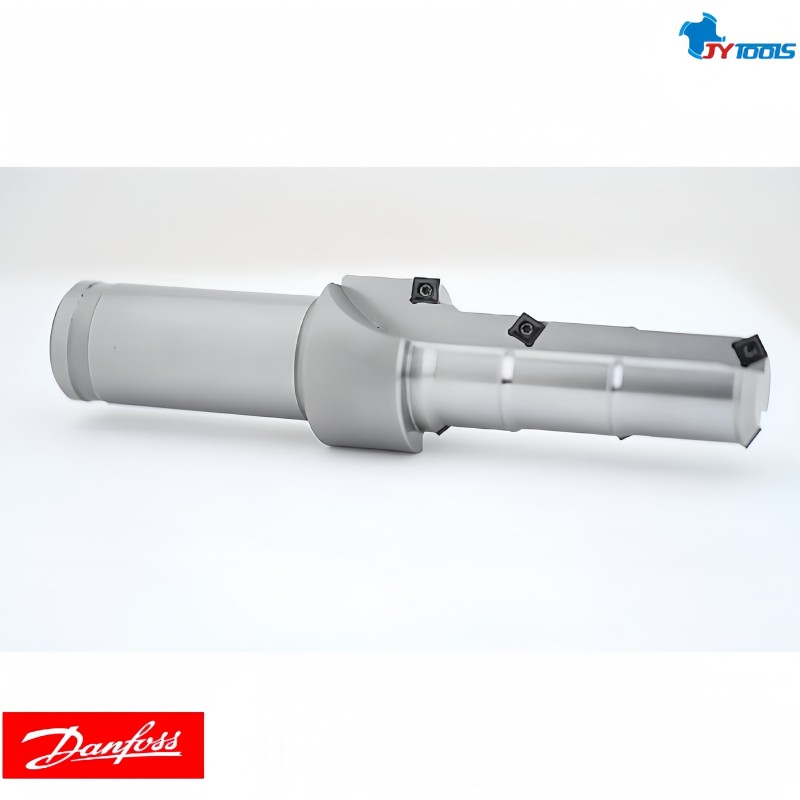

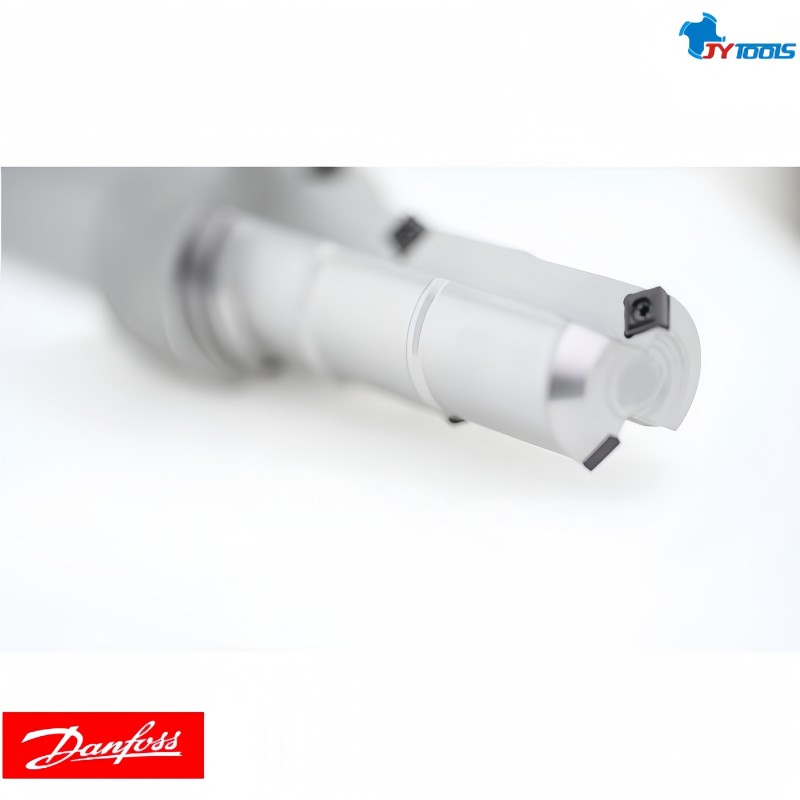

A877 Развертка для полостей гидравлических картриджных клапанов | Трехходовой клапан, спецификация 04, высокоточный режущий инструмент для обработки полостей, предназначенный для обработки отверстий под картриджные клапаны в гидравлических блоках, предназначен для повышения точности размеров, геометрической формы и качества поверхности многоступенчатых отверстий.
A877 Развертка для полостей гидравлических картриджных клапанов | Трехходовой клапан, спецификация 04, высокоточный режущий инструмент для обработки полостей, предназначенный для обработки отверстий под картриджные клапаны в гидравлических блоках, предназначен для повышения точности размеров, геометрической формы и качества поверхности многоступенчатых отверстий.
Применяется для прецизионной обработки монтажных отверстий под картриджные клапаны в гидравлических блоках DanFoss, включая развертывание направляющих отверстий, маслопроводящих каналов и отверстий седел клапанов. Обеспечивает высокую точность диаметров отверстий, отвечая строгим требованиям гидравлических систем к герметичности и функциональности.
Адаптируется к различным применениям: один корпус инструмента может использоваться для разных диаметров, обеспечивая высокоэффективную точную обработку отверстий нескольких типоразмеров. Благодаря режущей части, выполненной в виде припаянных металлокерамических пластин, достигается минимальный износ, что продлевает срок службы инструмента.
Типы специализированных инструментов для расточки полостей: тип А из быстрорежущей стали / тип B с конусом Морзе / тип C из твердого сплава / тип D со сменными пластинами / тип E с припаянными пластинами / тип R с припаянными металлокерамическими пластинами / тип PCD с припаянными поликристаллическими алмазами.
| Код материала: | A877 D4100 |
| Тип: | Развертка со сменными пластинами, тип C - черновая обработка |
| Наименование: | Развертка для обработки полостей / Инструмент для расточки полостей |
| Бренд: | JYTOOLS |
| OEM/ODM: | По образцу / чертежам |
| Модель / Артикул: | A877 FT |
| Страна происхождения: | Шэньчжэнь, Китай |
| Упаковка: | 40 x 150L |
| Применяемые бренды: | DanFoss |

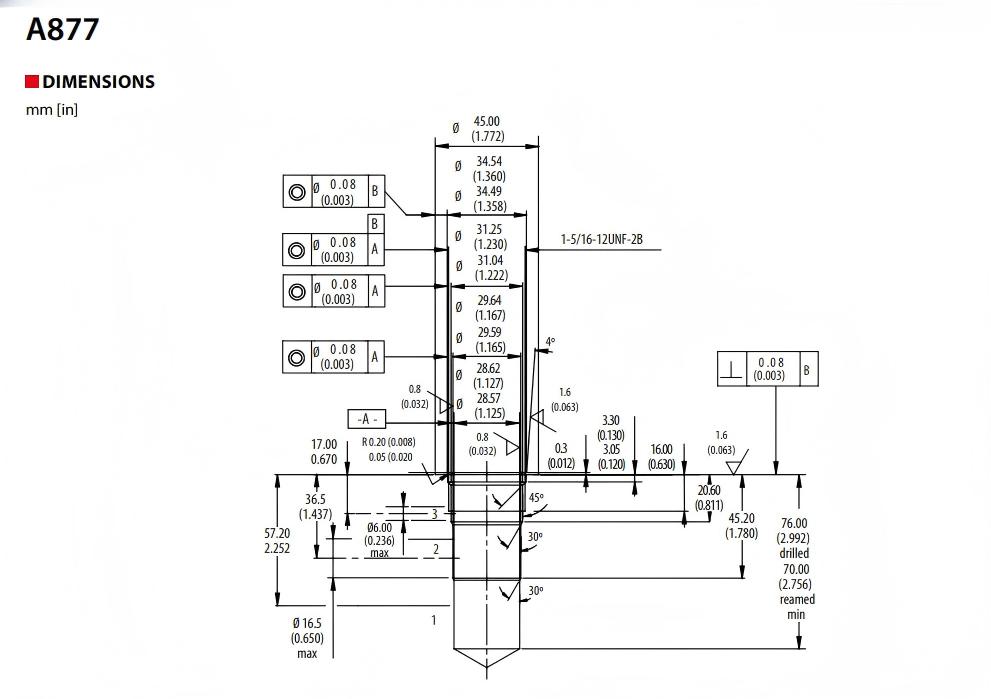

| Направляющий диаметр D: | Ø28.62 мм / 1.127 дюйма |
| Диаметр хвостовика d: | Ø25.0 мм |
| Общая длина L: | 140.0 мм |
| Резьбонарезной метчик | 1"5/16-12UNF-2B метчик |
| Материал: | KYOCERA |
| Каналы для подачи СОЖ: | Да |
| Минимальный объем заказа (MOQ): | 2 шт. |
| Срок поставки: | 1–4 недели |
A877 D4100 Инструмент для обработки полостей со сменными пластинами благодаря повторяемой и переустанавливаемой конструкции обеспечивает высокую эффективность съема материала, высокую ударопрочность, пластины могут многократно переустанавливаться, особенно подходит для чугунных отливок и обработки с большими припусками, позволяет значительно снизить стоимость обработки одной детали.
A877 D4100 соответствует стандартам картриджной клапанной технологии DanFoss, таким как регулирующие клапаны, распределительные клапаны, предохранительные клапаны, направляющие клапаны и т.д. Подходит для корпусов клапанов, изготовленных из легированной стали, прошедшей термообработку до твердости HRC 35 и выше.
По сравнению с цельными твердосплавными инструментами для обработки полостей, обладает более высокой износостойкостью / высокими скоростями подачи, пластины с отрицательным передним углом или усиленной режущей кромкой / цельная конструкция корпуса инструмента с высокой жесткостью. Износ пластины → прямая переустановка.
Длительный срок службы: благодаря сменным пластинам, прерывистое резание не приводит к сколам, корпус инструмента более стабилен, менее подвержен вибрациям. Особенно подходит для литейной корки, пор, неоднородных материалов.
Очевидное преимущество по стоимости: одна пластина имеет несколько режущих кромок, износ пластины → прямая переустановка. Корпус инструмента может использоваться длительное время, стоимость инструмента на один корпус клапана может снизиться на 30–50%.
Лучшая стабильность обработки внутренних полостей: доступны различные варианты конструкции, удлиненный корпус инструмента, внутреннее охлаждение, виброгасящая конструкция. После замены пластины размеры восстанавливаются до состояния новой пластины.
Оборудование для управления потоками жидкостей: используется для обработки различных корпусов клапанов и седел клапанов в оборудовании для управления потоками жидкостей, обеспечивая плавность потока и герметичность.
Обработка гидравлических блоков: используется для обработки отверстий под картриджные клапаны в гидравлических блоках, обеспечивая точность размеров и качество поверхности отверстий.
Автомобилестроение: в автомобилестроении используется для обработки компонентов гидравлических систем управления в двигателях и коробках передач.
Авиакосмическая промышленность: в авиакосмической области используется для обработки высокоточных компонентов гидравлических и пневматических систем управления.
