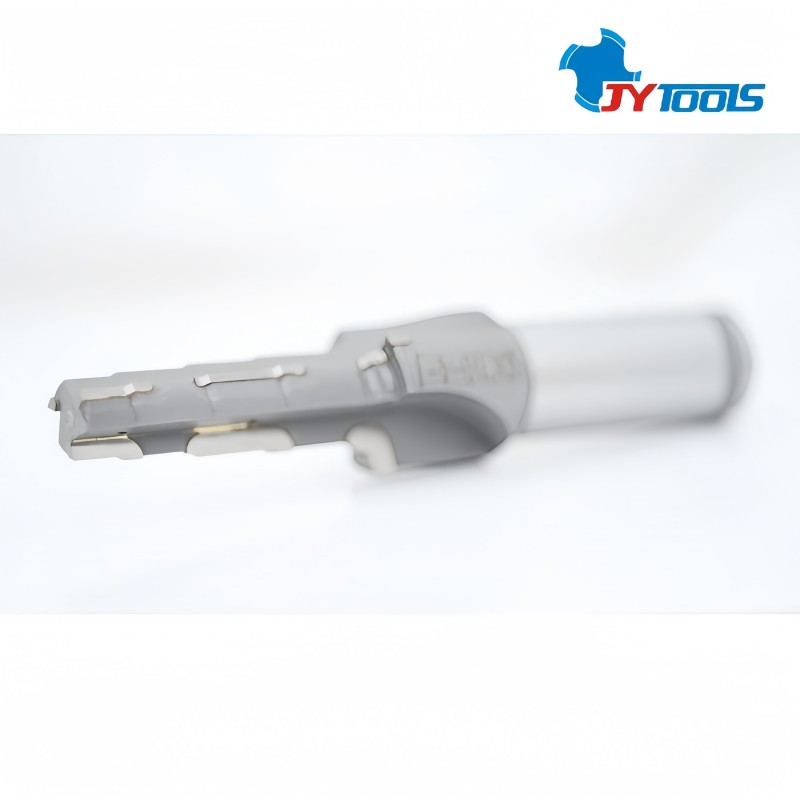

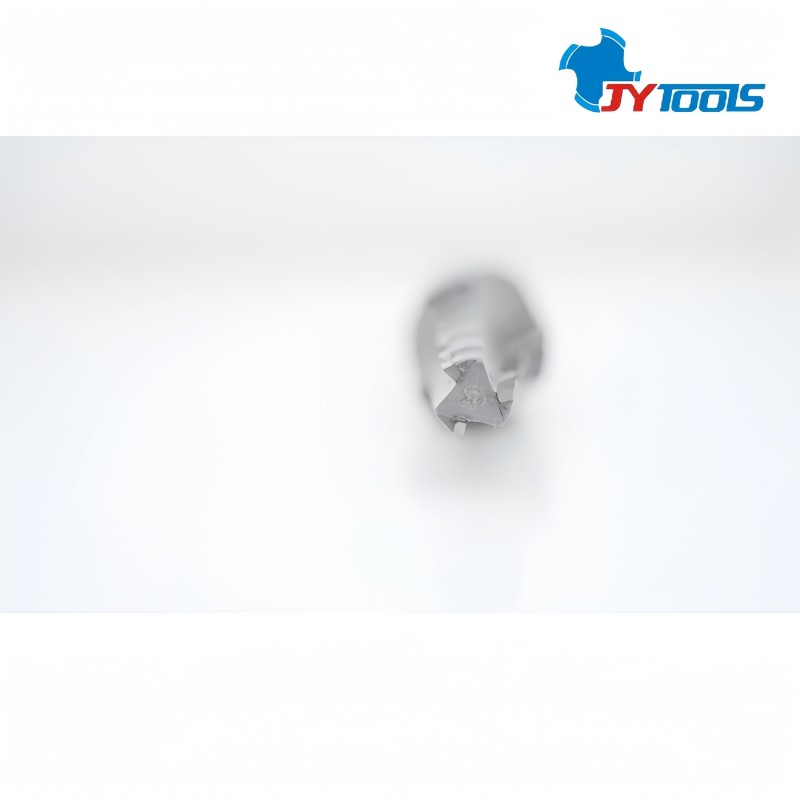

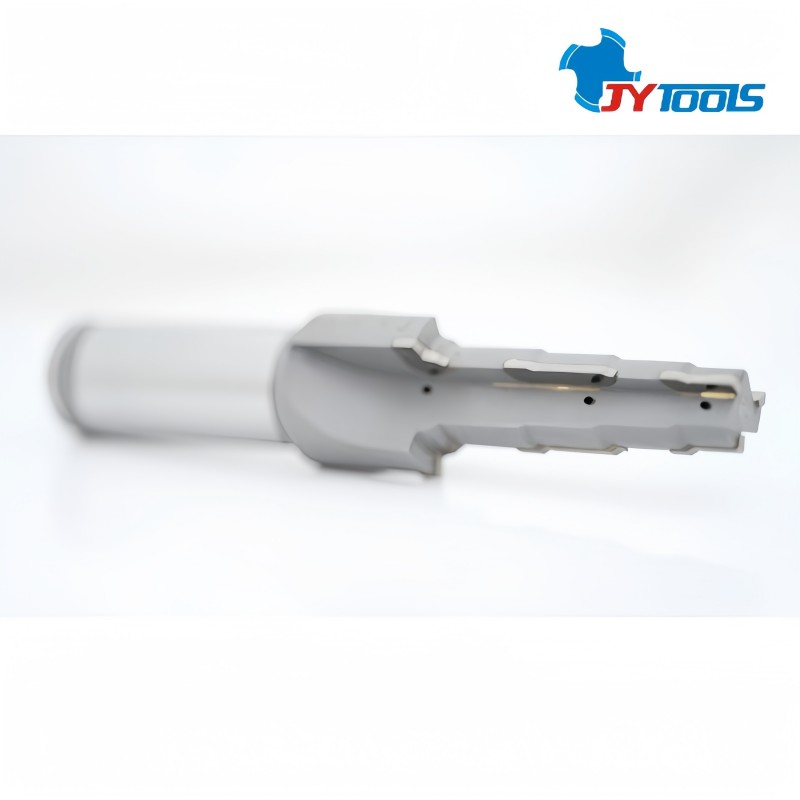

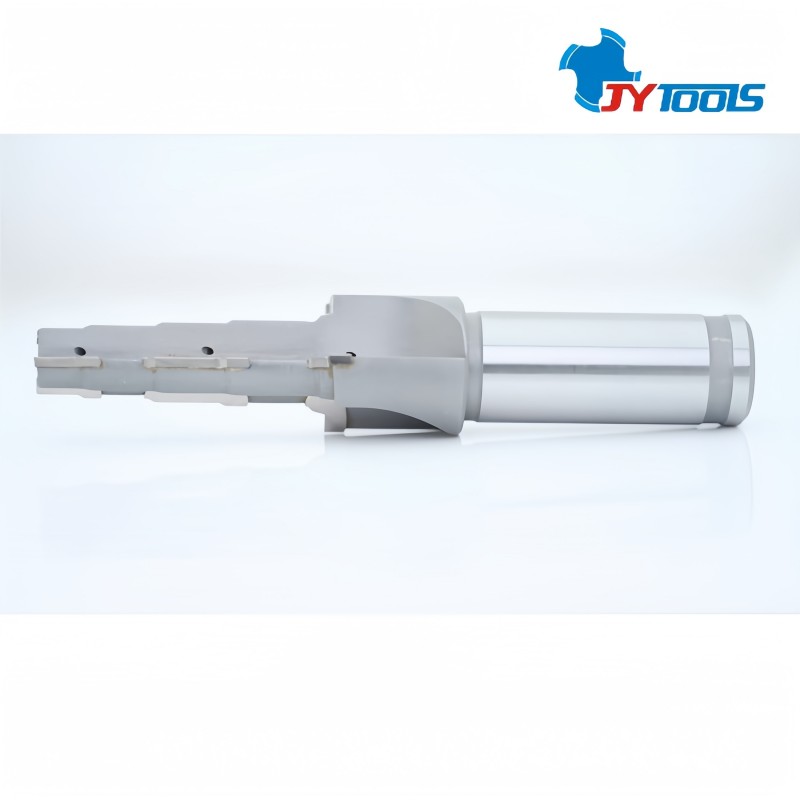

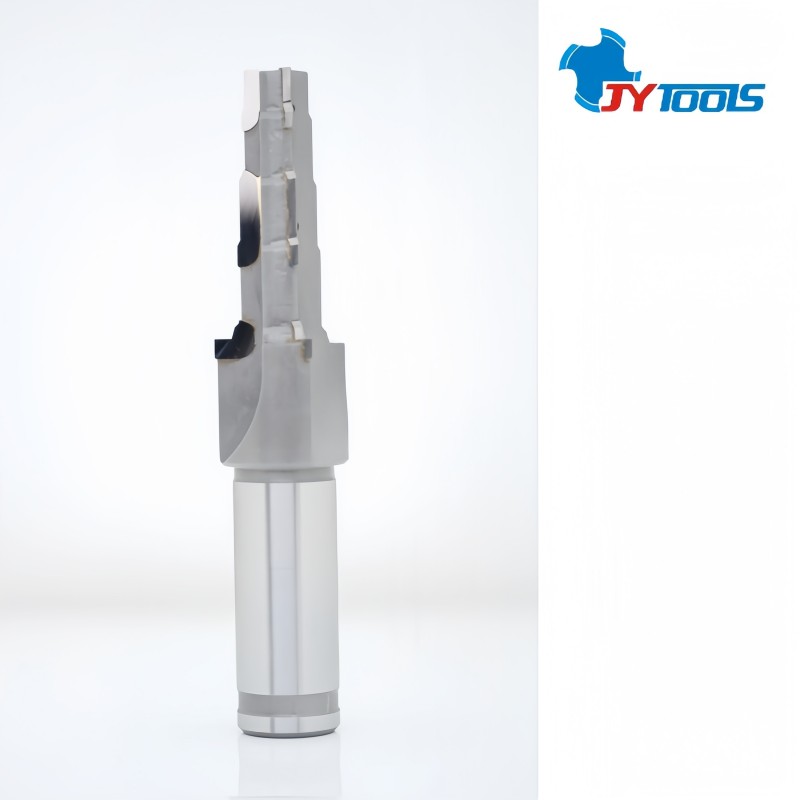

SDC10-4 Инструмент для обработки полостей – это специализированная развертка для блоков картриджных клапанов, высокоточный режущий инструмент, предназначенный для обработки отверстий под картриджные клапаны в гидравлических блоках. Его основное назначение – повышение точности размеров, геометрической формы и качества поверхности многоступенчатых отверстий.
SDC10-4 Инструмент для обработки полостей - это специализированная развертка для блоков картриджных клапанов, высокоточный режущий инструмент, предназначенный для обработки отверстий под картриджные клапаны в гидравлических блоках. Его основное назначение - повышение точности размеров, геометрической формы и качества поверхности многоступенчатых отверстий.
Применяется для прецизионной обработки монтажных отверстий под картриджные клапаны в гидравлических блоках DanFoss Hydraulics, включая развертывание направляющих отверстий, маслопроводящих каналов и отверстий седел клапанов. Обеспечивает высокую точность диаметров отверстий, отвечая строгим требованиям гидравлических систем к герметичности и функциональности.
Адаптируется к различным применениям: один корпус инструмента может использоваться для разных диаметров, обеспечивая высокоэффективную точную обработку отверстий нескольких типоразмеров. Благодаря режущей части, выполненной в виде припаянных металлокерамических пластин, достигается минимальный износ, что продлевает срок службы инструмента.
Типы специализированных инструментов для обработки полостей: тип А из быстрорежущей стали / тип B с конусом Морзе / тип C из твердого сплава / тип D со сменными пластинами / тип E с припаянными пластинами / тип R с припаянными металлокерамическими пластинами / тип PCD с припаянными поликристаллическими алмазами.
| Код материала: | SDC10-4 D4102 |
| Тип: | Тип R с припаянными металлокерамическими пластинами — финишная обработка |
| Наименование: | Развертка для обработки полостей / Инструмент для расточки полостей |
| Бренд: | JYTOOLS |
| OEM/ODM: | По образцу / чертежам |
| Модель / Артикул: | SDC10-4 FT |
| Страна происхождения: | Шэньчжэнь, Китай |
| Упаковка: | 40 x 150L |
| Применяемые бренды: | DanFoss Hydraulics |
| Направляющий диаметр D: | Ø15.87 мм / 0.625 дюйма |
| Диаметр хвостовика d: | Ø25.0 мм |
| Общая длина L: | 140.0 мм |
| Резьбонарезной метчик | 7/8-14UNF-2B метчик |
| Материал: | Металлокерамические пластины |
| Каналы для подачи СОЖ: | Да |
| Минимальный объем заказа (MOQ): | 2 шт. |
| Срок поставки: | 1–4 недели |
SDC10-4 D4102 Инструмент для обработки полостей с припаянными металлокерамическими пластинами обеспечивает стабильные режущие характеристики в течение длительного времени благодаря точной конструкции и высокоэффективным материалам, тем самым повышая точность обработки и срок службы инструмента.
SDC10-4 D4102 соответствует стандартам картриджной клапанной технологии DanFoss Hydraulics, таким как регулирующие клапаны, распределительные клапаны, предохранительные клапаны, направляющие клапаны и т.д. Подходит для корпусов клапанов, изготовленных из легированной стали, прошедшей термообработку до твердости HRC 35 и выше.
По сравнению с цельными твердосплавными инструментами для обработки полостей, обладает более высокой износостойкостью / высокими скоростями подачи, шероховатость поверхности отверстий обычно достигает Ra 0,4 или ниже, что удовлетворяет высоким требованиям к герметичности гидравлических компонентов.
Длительный срок службы: благодаря превосходной износостойкости и термостойкости, срок службы разверток с припаянными металлокерамическими пластинами выше, чем у традиционных инструментов, что снижает частоту замены и затраты.
Высокая твердость и износостойкость: металлокерамические материалы обладают чрезвычайно высокой твердостью и износостойкостью, способны сохранять хорошие режущие свойства в условиях высоких нагрузок и высоких температур.
Высокотемпературная стабильность: металлокерамика сохраняет свои физические и химические свойства при высоких температурах, что делает ее пригодной для обработки жаропрочных сплавов и других труднообрабатываемых материалов.
Оборудование для управления потоками жидкостей: используется для обработки различных корпусов клапанов и седел клапанов в оборудовании для управления потоками жидкостей, обеспечивая плавность потока и герметичность.
Обработка гидравлических блоков: используется для обработки отверстий под картриджные клапаны в гидравлических блоках, обеспечивая точность размеров и качество поверхности отверстий.
Автомобилестроение: в автомобилестроении используется для обработки компонентов гидравлических систем управления в двигателях и коробках передач.
Авиакосмическая промышленность: в авиакосмической области используется для обработки высокоточных компонентов гидравлических и пневматических систем управления.
