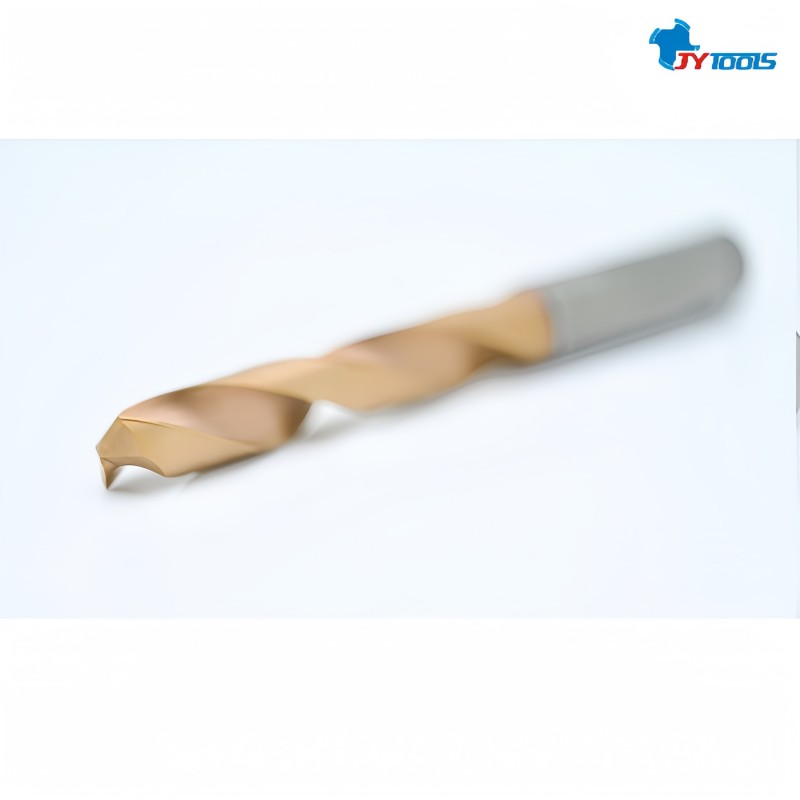

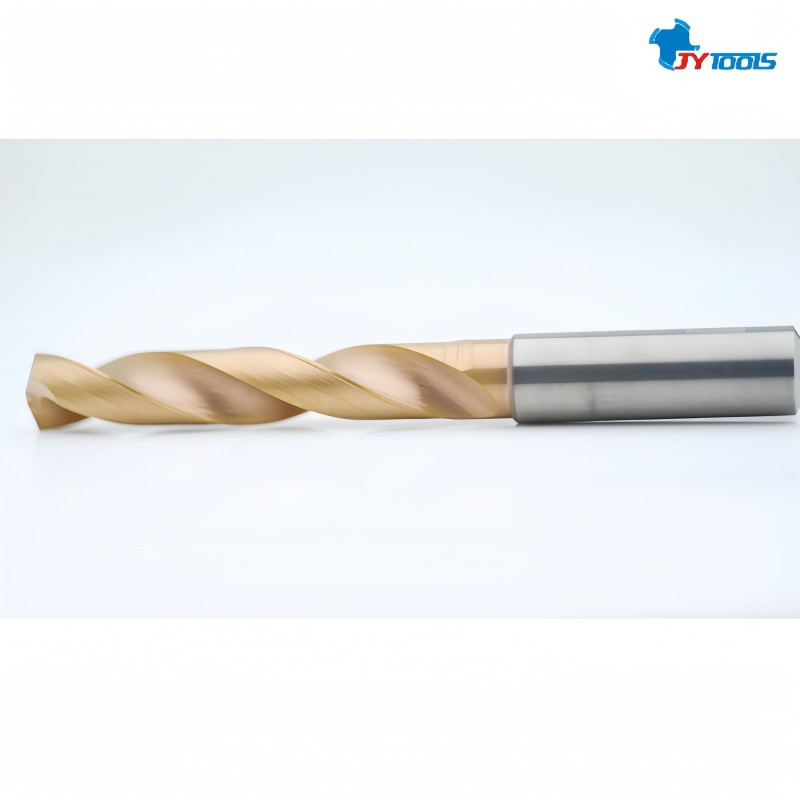

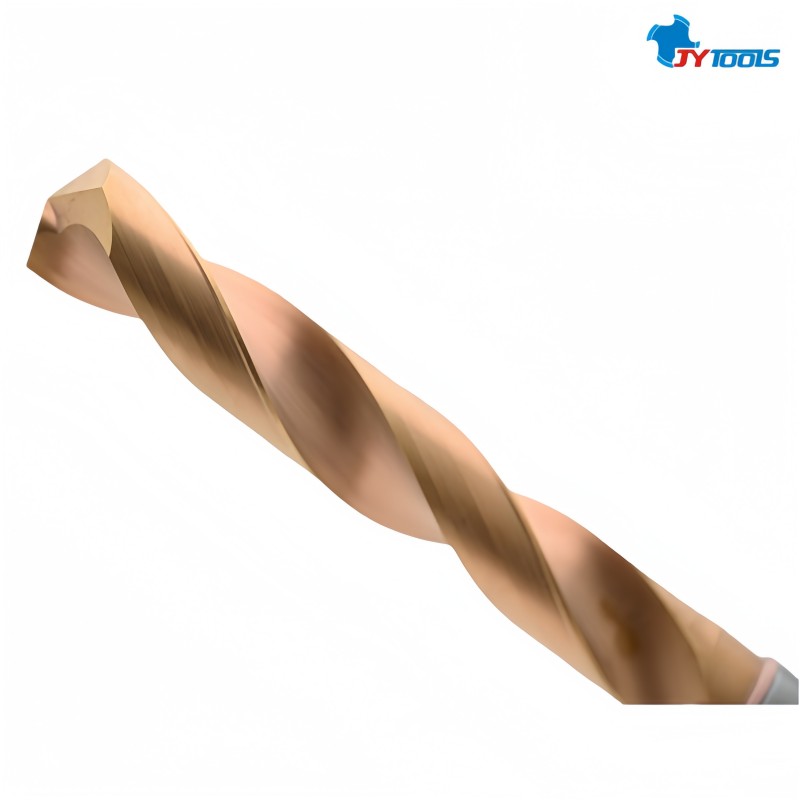

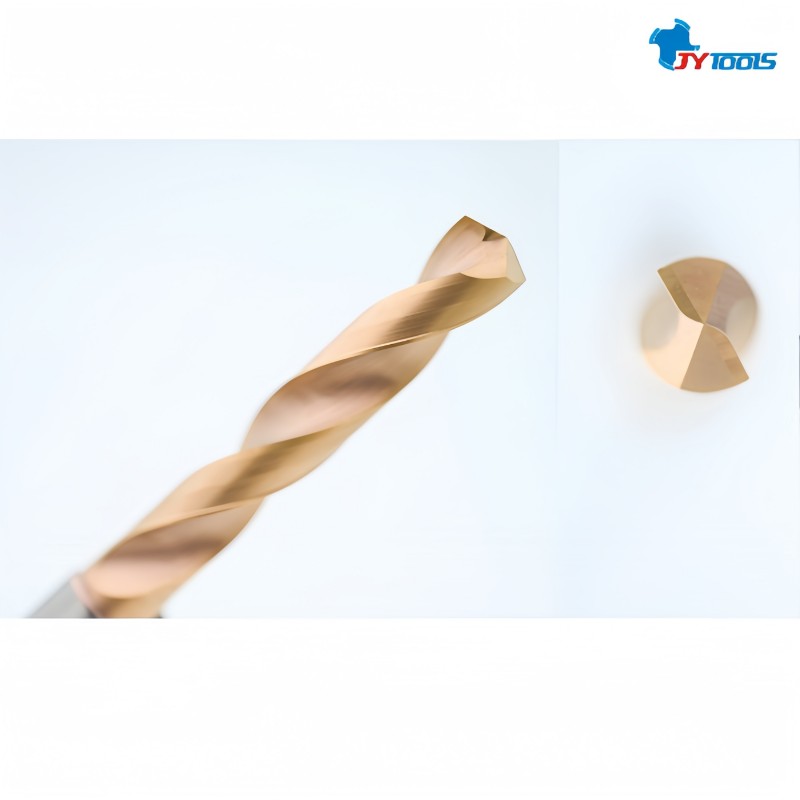

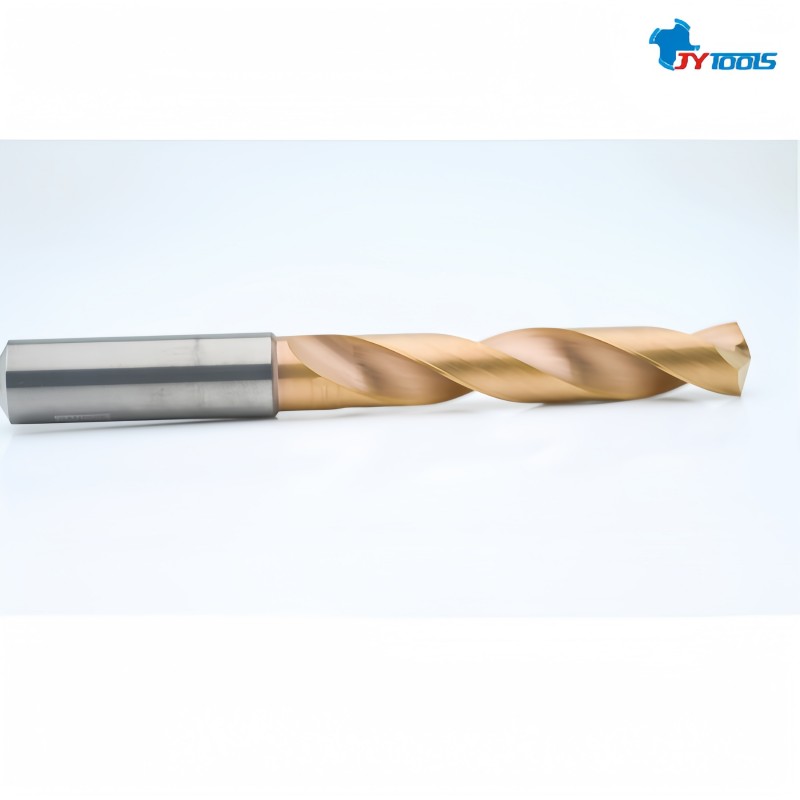

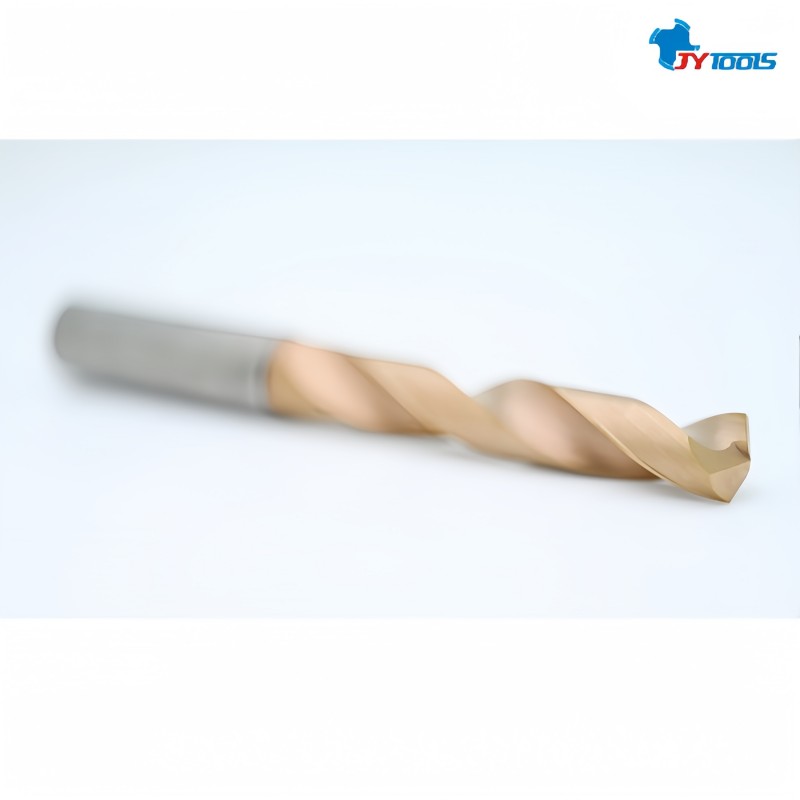

Серия DS170C - высокоэффективный твердосплавный инструмент для глубоких отверстий с внешним охлаждением от TY TOOLS, специально разработанный для глубоких отверстий до 12 диаметров и среднесерийного производства. Конструкция «двойная спиральная канавка внешнего охлаждения + спиральная канавка для отвода стружки 38°» обеспечивает высокую точность при обработке глубоких отверстий, высокую подачу, длительный срок службы и низкую стоимость. Идеальное решение для глубокого сверления в автомобильной промышленности, пресс-формах и энергетическом оборудовании.
| Номер материала | DS170C082X |
| Основа сверла | Сверхмелкозернистый твердый сплав (карбид вольфрама) |
| Наименование | Твердосплавное сверло с внутренним охлаждением / ступенчатое сверло |
| Бренд | JYTOOLS |
| OEM / ODM | По образцу / чертежу |
| Модель / спецификация | Ø11,80*96L*Ø12,0*162L |
| Срок поставки | 2 недели |
| Страна происхождения | Шэньчжэнь, Китай |
Обработка стали: рекомендуемая скорость резания vc=80-120 м/мин, подача f=0,1-0,2 мм/об.
Обработка нержавеющей стали: рекомендуемая скорость резания vc=40-60 м/мин, подача f=0,08-0,15 мм/об, внешнее охлаждение.
Глубокое сверление: рекомендуется ступенчатая подача для обеспечения отвода стружки.
| Размер упаковки | 15×15×200 мм |
| Диаметр режущей части DC | Ø11,8 мм |
| Длина режущей части LCF | 96,0 мм |
| Диаметр хвостовика DC | Ø12,0 мм |
| Общая длина OAL | 162,0 мм |
| Материал | VHM (Сверхмелкозернистый твердый сплав) |
| Покрытие | AlTiN |
| Минимальный объём заказа | 2 шт. |
Цельная конструкция из твердого сплава: корпус изготовлен из сверхмелкозернистого твердого сплава (HRC68).
Двойная спиральная канавка внешнего охлаждения: эффективное охлаждение и отвод стружки.
Спиральная канавка для отвода стружки 38°: обеспечивает упорядоченный отвод стружки.
Нано-покрытие TiAlN: высокая твёрдость и износостойкость.
Центрирующая вершина 130°: точное центрирование.
100% проверка динамической балансировки: стабильность обработки.
Высокоточная шлифовка режущей кромки: точность отверстия.
Область применения: автомобильная промышленность, пресс-формы, энергетическое оборудование.
