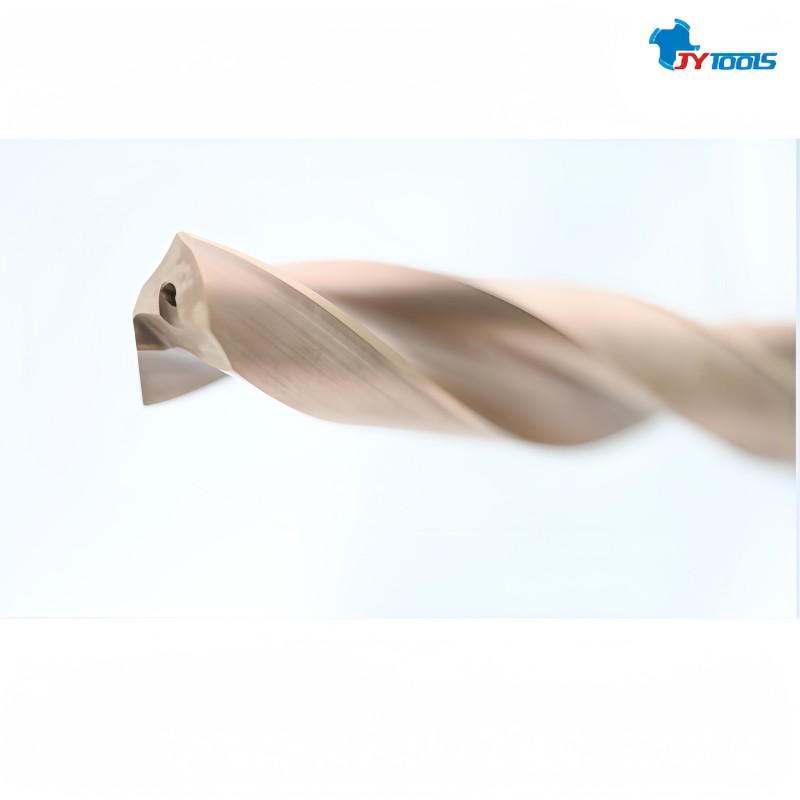

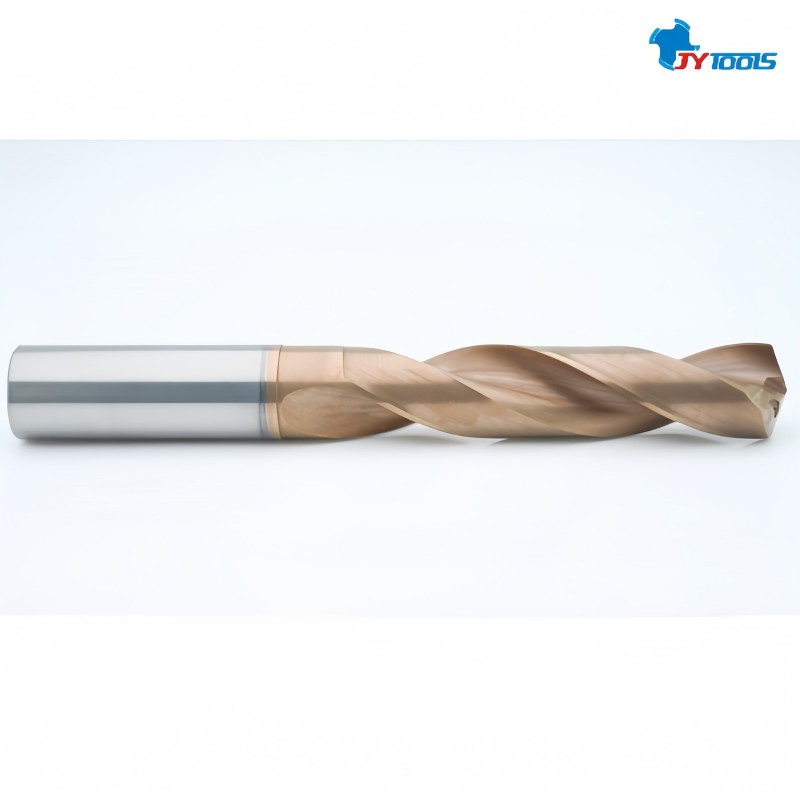

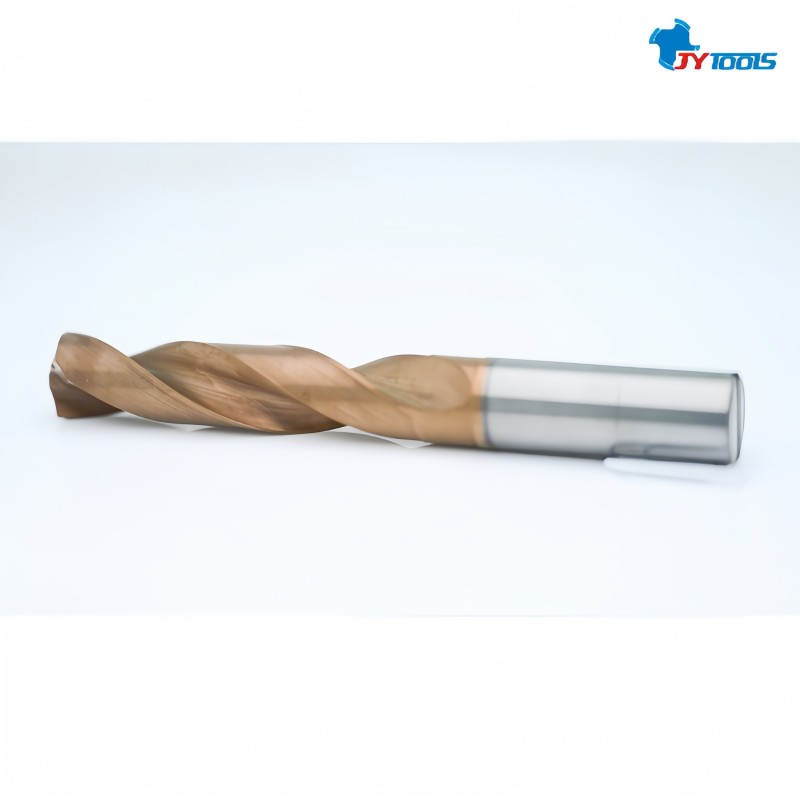

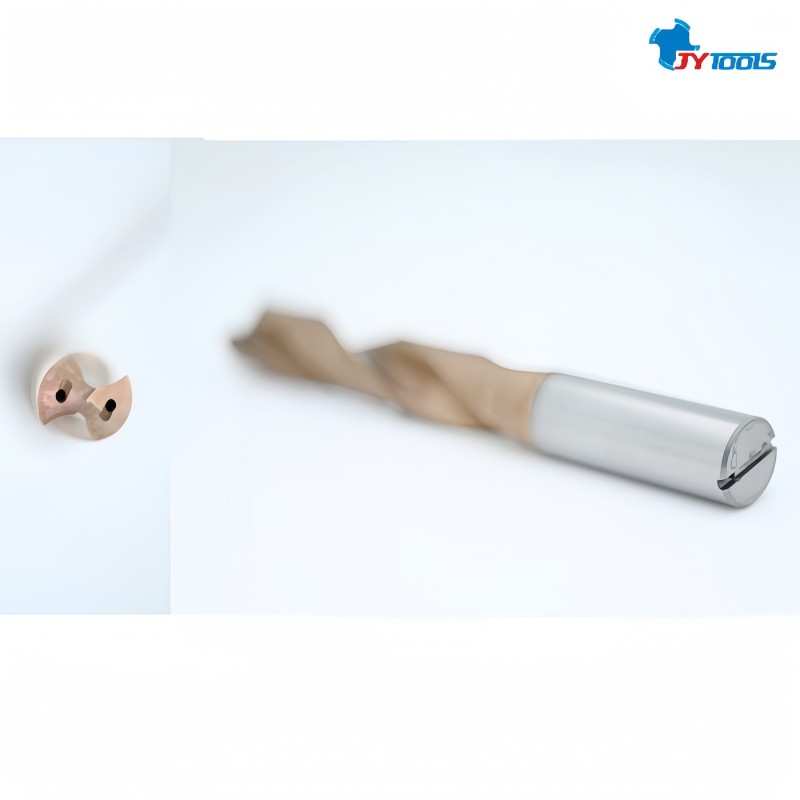

Серия DS150X - универсальное твердосплавное сверло для глубоких отверстий с внутренним охлаждением, высоконадежный продукт, разработанный TY TOOLS для универсальных глубоких отверстий с глубиной до 10 диаметров и многосценарной обработки. Благодаря классической конструкции «двойной канал внутреннего охлаждения + спиральная канавка 35°» оно обеспечивает «высокую универсальность, длительный срок службы и простоту эксплуатации», полностью решая проблемы традиционных сверл «низкая универсальность, затрудненный отвод стружки, короткий срок службы». Представляет стабильное решение для сверления глубоких отверстий в машиностроении, пресс-формах, автомобильной промышленности и других областях.
| Номер материала | DS150X082X |
| Основа сверла | Ультрамелкозернистый твердосплавный сплав |
| Наименование | Твердосплавное сверло с внутренним охлаждением / Ступенчатое сверло |
| Бренд | JYTOOLS |
| OEM / ODM | По образцу / чертежу |
| Модель | Ø11.80*96L*Ø12.0*162L |
| Срок поставки | 2 недели |
| Страна происхождения | Китай, Шэньчжэнь |
Обработка алюминиевых сплавов:Рекомендуемая скорость резания vc=70-110 м/мин, подача f=0.09-0.22 мм/об. Применяется внутреннее охлаждение + MQL микросмазывание.
Обработка нержавеющей стали:Рекомендуемая скорость резания vc=35-65 м/мин, подача f=0.05-0.14 мм/об. Применяется внутреннее охлаждение + MQL микросмазывание.
Обработка стали:Рекомендуемая скорость резания vc=50-80 м/мин, подача f=0.08-0.2 мм/об. Применяется охлаждение эмульсией.
Обработка глубоких отверстий:Рекомендуется ступенчатая подача, глубина подачи за один раз ≤3× диаметр инструмента, обеспечивая свободный отвод стружки.
| Размер упаковки | 15*15*200mm |
| Диаметр режущей части DC | Ø11.8mm |
| Длина режущей части LCF | 96.0mm |
| Диаметр хвостовика DC | Ø12.0mm |
| Общая длина OAL | 162.0mm |
| Материал | VHM (Ультрамелкозернистый твердосплавный сплав) |
| Покрытие | AlTiN |
| Минимальный заказ | 2 шт. |
Цельная конструкция из твердого сплава:Корпус изготовлен из ультрамелкозернистого твердого сплава (HRC68) цельным литьём, без сварных конструкций. При высокоскоростной обработке с высокой подачей отсутствует люфт и биение, точность повторного позиционирования ≤0.003мм.
Спиральная канавка для отвода стружки 38°:Спиральная канавка с углом 38° обеспечивает плавный отвод стружки по канавке. При обработке глубоких отверстий с глубиной до 12 диаметров эффективность отвода стружки повышается на 40%, уменьшая засорение стружкой и царапины на стенке отверстия.

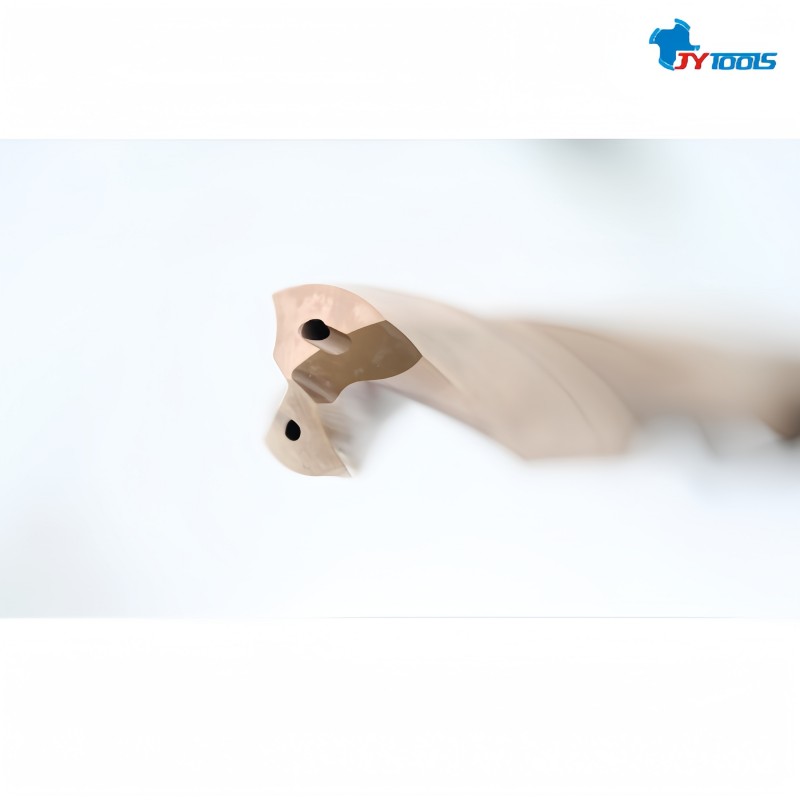

Двойная спиральная канавка внешнего охлаждения:Конструкция двойной спиральной канавки внешнего охлаждения позволяет охлаждающей среде достигать режущей кромки непосредственно по канавке. Эффективность охлаждения повышается на 50%, исключая риск пригорания сверла при высокоподачной обработке.
Адаптивный угол резания:Острие сверла с адаптивным передним углом 4°-7° оптимизирует силу резания при обработке различных материалов, уменьшая износ инструмента и повышая стабильность обработки.
Центрирующее острие 140°:Острие сверла с конструкцией центрирования 140°, точность центрирования ≤0.003мм. Позволяет обрабатывать напрямую без предварительного сверления центра, сокращая количество операций и повышая эффективность.
100% динамическая балансировка:Каждое сверло проходит испытание на динамическую балансировку класса G2.5. При высокой скорости 20000 об/мин отсутствует вибрация, обеспечивая стабильность обработки.
Высокоточная шлифовка режущей кромки:Кромка обработана на пятиосном станке с ЧПУ, погрешность биения ≤0.002мм. Обеспечивает точность круглости и цилиндричности отверстия.
Автомобильная промышленность
Аэрокосмическая и энергетическая промышленность
Пресс-формы
Общее машиностроение
