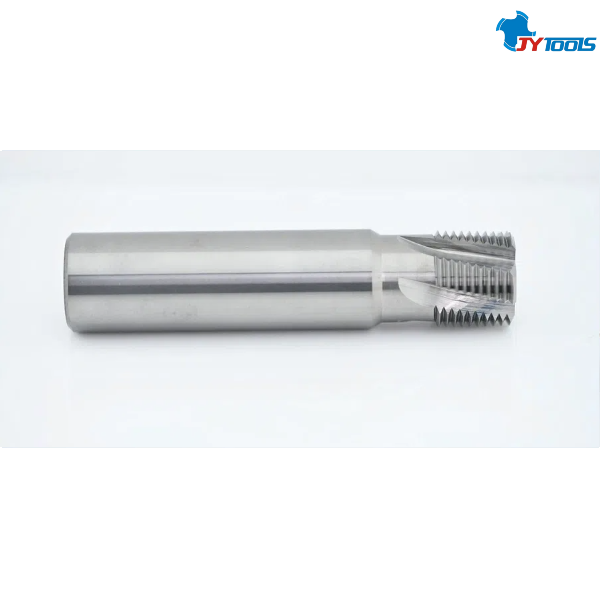

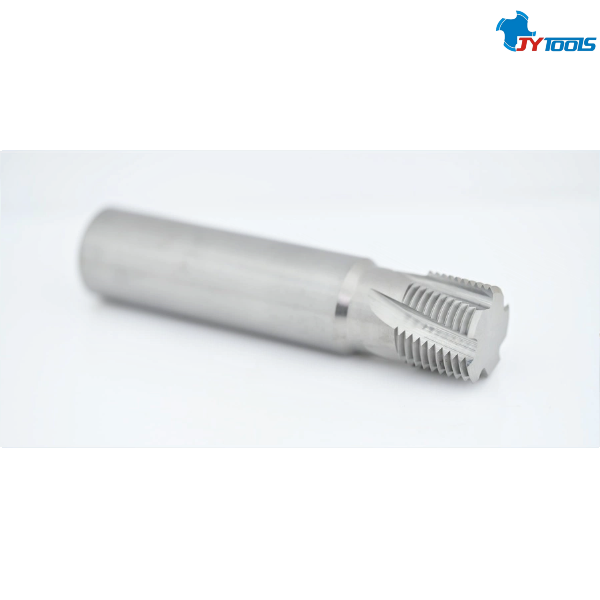

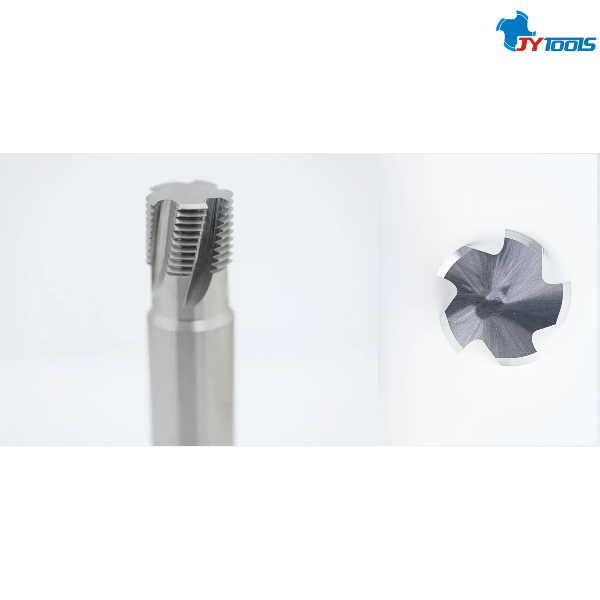

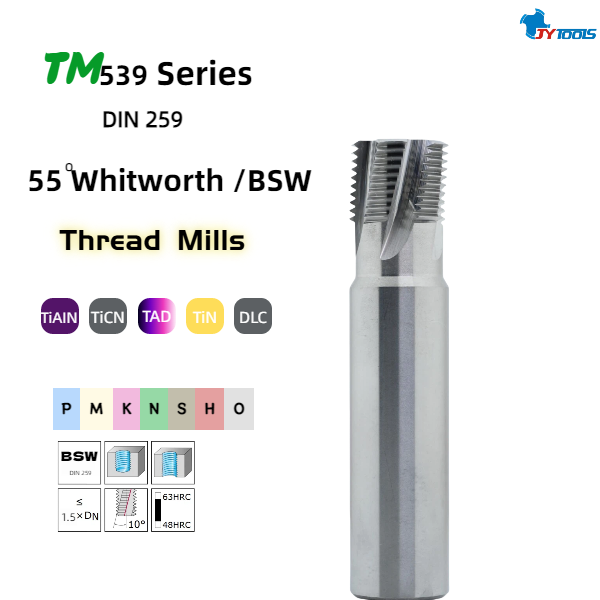

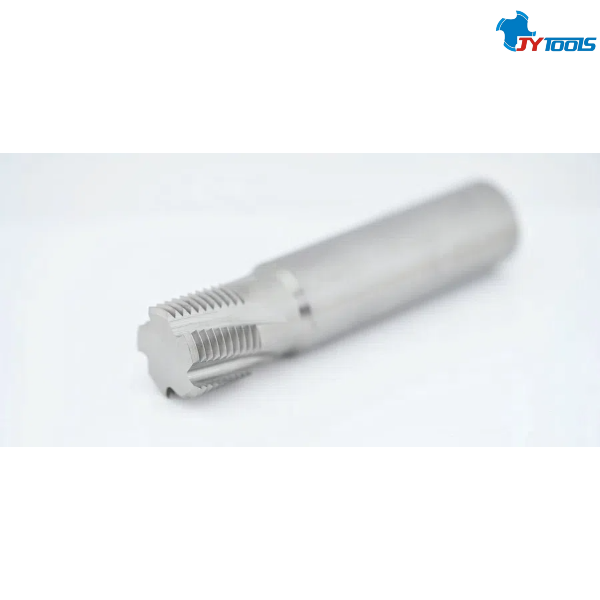

Серия TM539 представляет собой профессиональные резьбофрезы, разработанные для прецизионной обраxботки 55° дюймовой резьбы BSW (British Standard Whitworth) в соответствии со стандартом DIN 259. Изготовленные из сверхмелкозернистого твердого сплава.
Обеспечивают высокоэффективную и точную обработку 55° дюймовой резьбы (серия BS). Идеальный выбор для пресс-форм, аэрокосмической промышленности, автомобилестроения и общей металлообработки.
| Серия продукта | TM539 Series |
| Материал инструмента | Сверхмелкозернистый карбид вольфрама |
| Наименование | Резьбофреза с покрытием |
| Бренд | JYTOOLS |
| OEM / ODM | По образцу / чертежу |
| Модель | 5/8"-11 BSW |
| Срок поставки | В наличии / 2 недели |
| Страна производства | Шэньчжэнь, Китай |
Пресс-формы: обработка резьбовых отверстий в матрицах и ползунах.
Точное машиностроение: высокоточная резьба на деталях станков, корпусах насосов и клапанов.
Аэрокосмическая промышленность: высокопрочная резьба на элементах конструкций самолетов и шасси.
Общая металлообработка: обработка резьбы на металлах средней и низкой твердости.
Автомобильные компоненты: резьба в блоках двигателей, корпусах КПП и тормозных системах.
| Стандарт | DIN 259 |
| Тип покрытия | TiAlN, TiCN, TAD, TiN, DLC |
| Тип резьбы | 55° дюймовая резьба (BSW) |
| Рекомендуемая твердость | ≤58 HRC |
| Макс. эфф. длина | ≤ 5 × номинальный диаметр (DN) |
| Угол спирали | 21° |
Формирование 55° BSW резьбы: строго соответствует стандарту DIN 259, адаптировано для универсальных дюймовых соединений. Одно прохождение обеспечивает формирование резьбы, повышая эффективность на 40%.
Сверхмелкозернистый твердый сплав: HRC65, стойкость к выкрашиванию повышена на 50%.
Британский контроль точности: точность шага ±0,008 мм, шероховатость Ra≤0,3 мкм.
Высокоточная заточка кромки: 0,005 мм.
Прямое воздействие СОЖ.
Усиление адгезии покрытия.
Эксцентричная конструкция резания.
Серия TM535 представляет собой профессиональные резьбофрезы, разработанные для прецизионной обработки 60° дюймовой резьбы UNJ в соответствии со стандартом ANSI B1.1:74.
Четырехлезвийная развертка левая Твердосплавная развертка RZ150X – это высокопроизводительный режущий инструмент, предназначенный для обработки конических отверстий или сложных отверстий с требованиями к конусности, подходящий для высокоточной и высокоэффективной обработки металлов.Он позволяет эффективно повысить производительность и снизить общие затраты на обработку.
SDC08-2 Развертка для полостей гидравлических картриджных клапанов | Двухходовой клапан, спецификация 08, высокоточный режущий инструмент для обработки полостей, предназначенный для обработки отверстий под картриджные клапаны в гидравлических блоках. Его основное назначение – повышение точности размеров, геометрической формы и качества поверхности многоступенчатых отверстий.
Неравномерно делящаяся переменная направляющая – ESP40A Серия фрез ESP40A представляет собой четырехлистовые фрезы с переменным углом винтовой линии. Фрезы с квадратным профилем предназначены для продления срока службы при обработке нержавеющих сталей, жаропрочных сплавов и закаленных сталей до 65 Rc.
Серия TM559 представляет собой профессиональные резьбофрезы, разработанные для прецизионной обработки 60° американской сухой уплотнительной конической трубной резьбы NPTF в соответствии со стандартом ANSI B1.20.3-1976.
Ступенчатые твердосплавные сверла Благодаря высокой прочности, высокой эффективности, универсальности и долговечности ступенчатые сверла для стали обеспечивают точную и эффективную ступенчатую обработку отверстий при обработке стали, что делает их важным инструментом в обрабатывающей промышленности для повышения эффективности и снижения затрат. Широко используются в аэрокосмической промышленности, автомобилестроении, производстве электронного оборудования и пресс-форм, где требуется многоступенчатая обработка отверстий.Подходит для неглубоких отверстий, высокоскоростного сверления или условий работы, требующих высокой точности позиционирования. Благодаря высокой точности, эффективности и долгому сроку службы ступенчатые сверла стали одним из лучших вариантов в современном производстве, значительно повышая качество обработки и производительность.
C16-3 Развертка для полостей гидравлических картриджных клапанов | Трехходовой клапан, спецификация 16, высокоточный режущий инструмент для обработки полостей, предназначенный для обработки отверстий под картриджные клапаны в гидравлических блоках. Его основное назначение – повышение точности размеров, геометрической формы и качества поверхности многоступенчатых отверстий.
Высокопроизводительные метчики для выдавливания HSS-E-PM — TG112 Метчики для метрической резьбы (Metric Extrusion Taps) TG112F — метчик для выдавливания, который в процессе обработки подвергает материал холодной деформации, делая поверхность резьбы более плотной и гладкой, уменьшая шероховатость поверхности и повышая эксплуатационные характеристики резьбы.
VC12-3M Инструмент для обработки полостей – это специализированная развертка для блоков картриджных клапанов, высокоточный режущий инструмент, предназначенный для обработки отверстий под картриджные клапаны в гидравлических блоках. Его основное назначение – повышение точности размеров, геометрической формы и качества поверхности многоступенчатых отверстий.
Высокопроизводительный метчик для трубной резьбы по стандарту США — TG113 Метчики для выдавливания (American Extruded Tapping) TG113F — метчик для выдавливания, который в процессе обработки подвергает материал холодной деформации, делая поверхность резьбы более плотной и гладкой, уменьшая шероховатость поверхности и повышая эксплуатационные характеристики резьбы.
VC12-3 Развертка для полостей гидравлических картриджных клапанов | Трехходовой клапан, спецификация 12, высокоточный режущий инструмент для обработки полостей, предназначенный для обработки отверстий под картриджные клапаны в гидравлических блоках. Его основное назначение – повышение точности размеров, геометрической формы и качества поверхности многоступенчатых отверстий.
Твердосплавное сверло типа X Конструкция твердосплавного наконечника DX150X включает четыре изогнутые направляющие кромки с фасками для максимальной устойчивости угла в твердых материалах.Это предотвращает скалывание режущей кромки и, как следствие, преждевременный износ. Специальная конструкция флейты с прочным полотном повышает прочность сверла при работе в сложных условиях с глубокой стружкой.Серия DX150X имеет угол спирали 15° для обеспечения максимальной стабильности при работе с твердостью выше 54 HRC. Состоит из специальной мелкозернистой карбидной матрицы, обеспечивающей большую твердость.Имеет высокотемпературное и ударопрочное покрытие AlTiN и может использоваться для обработки закаленных материалов для увеличения срока службы инструмента.
Глубина бурения 3D Цельные твердосплавные сверла идеально подходят для сверления свинцовой стали, легированной стали, стальных сплавов и всех нержавеющих сталей.Диаметры варьируются от D4 до 18 мм. Твердый сплав также обеспечивает превосходную производительность сверления благодаря уникальному сочетанию геометрии и специальных покрытий. Кромки с двойной спиралью обеспечивают прямолинейное сверление и оптимальную производительность.Флейта пропеллера также подвергается суперфинишной обработке.
Твердосплавная фреза для нарезки резьбы с прерывистым зубом (M) – Ta170 Фреза Ta170 из твердого сплава обеспечивает превосходное удаление стружки, высокую износостойкость и эффективность обработки, что делает ее идеальной для нарезки резьбы в высокопрочных и труднообрабатываемых материалах. Она не только повышает скорость и качество обработки, но и снижает риск поломок и износ инструмента.
Инструмент для обработки полостей A877 представляет собой специализированную развертку для блоков картриджных клапанов — высокоточный режущий инструмент, спроектированный для обработки отверстий под картриджные клапаны в гидравлических блоках. Его основное назначение — повышение точности размеров, геометрической формы и качества поверхности многоступенчатых отверстий.
Серия TC611 разработана для прецизионной обработки резьбы UNJF 60° в соответствии со стандартом ISO 3161. Изготовлена из сверхмелкозернистого твёрдого сплава, обеспечивает высокоэффективную и точную обработку американской резьбы 60° (серия UNJF). Это идеальный выбор для пресс-форм, аэрокосмической промышленности, автомобилестроения и общего машиностроения.
