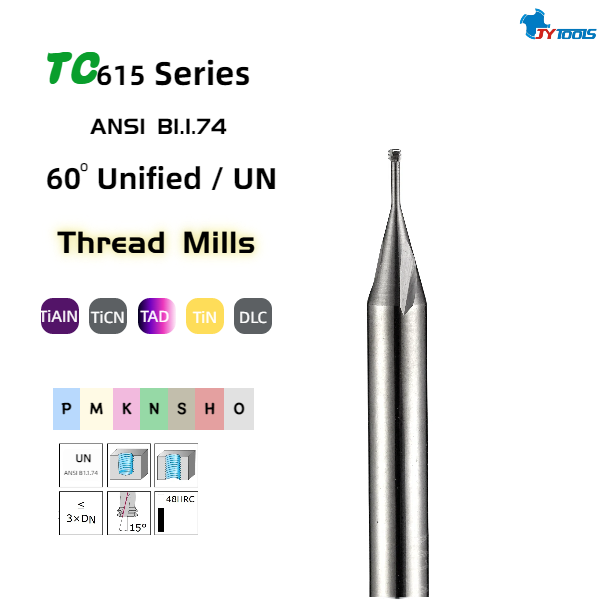

Серия TC615 разработана для прецизионной обработки миниатюрной американской резьбы UN 60° в соответствии со стандартом ANSI B1.1.74. Это профессиональная тонкостержневая резьбовая фреза из сверхмелкозернистого твёрдого сплава.
Эффективно и точно обрабатывает американскую резьбу 60° (серия UN). Идеальный выбор для пресс-форм, аэрокосмической промышленности, автомобилестроения и общего машиностроения.
| Серия продукта | TC615 Series |
| Основной материал инструмента | Сверхмелкозернистый карбид вольфрама |
| Наименование продукта | Миниатюрная резьбовая фреза |
| Бренд | JYTOOLS |
| OEM / ODM | По образцу/чертежу |
| Модель | NO.1-72UNF × D4.0 × 50L |
| Срок поставки | В наличии / 2 недели |
| Страна происхождения | Шэньчжэнь, Китай |
Пресс-формы: обработка резьбовых отверстий на сердечниках и ползунах.
Прецизионное машиностроение: высокоточная резьба на деталях станков.
Аэрокосмическая промышленность: высокопрочная резьба на элементах конструкций самолётов.
Общее металлообработка: охватывает все области обработки резьбы.
Автомобильные компоненты: резьба на блоках цилиндров и корпусах трансмиссий.
| Стандарт | ANSI B1.1.74 |
| Тип покрытия | TiAlN, TiCN, TAD, TiN, DLC |
| Тип резьбы | Американская резьба UN 60° |
| Рекомендуемая твёрдость | ≤ 28 HRC |
| Макс. эффективная длина резания | ≤ 3.5 × DN |
| Угол спирали | 20° |
Формирование американской резьбы UN 60°: строго соответствует стандарту ANSI B1.1.74, адаптировано для прецизионных соединений американского стандарта, одно прохождение для формирования резьбы, эффективность на 45% выше традиционных метчиков.
Миниатюрная оптимизированная структура: минимальный диаметр хвостовика 0,3 мм, диаметр режущей части #0–1/4", подходит для обработки резьбы в малых отверстиях прецизионных деталей.
Сверхмелкозернистый твёрдый сплав: HRC68, стойкость к выкрашиванию увеличена на 60%.
Прецизионный контроль точности: точность шага резьбы ±0,005 мм, шероховатость Ra≤0,2 мкм.
Усиленная адгезия покрытия: вакуумное ионное напыление.
Точный радиус кромки: 0,003 мм.
Эксцентричная конструкция резания: без предварительного сверления центрального отверстия.
