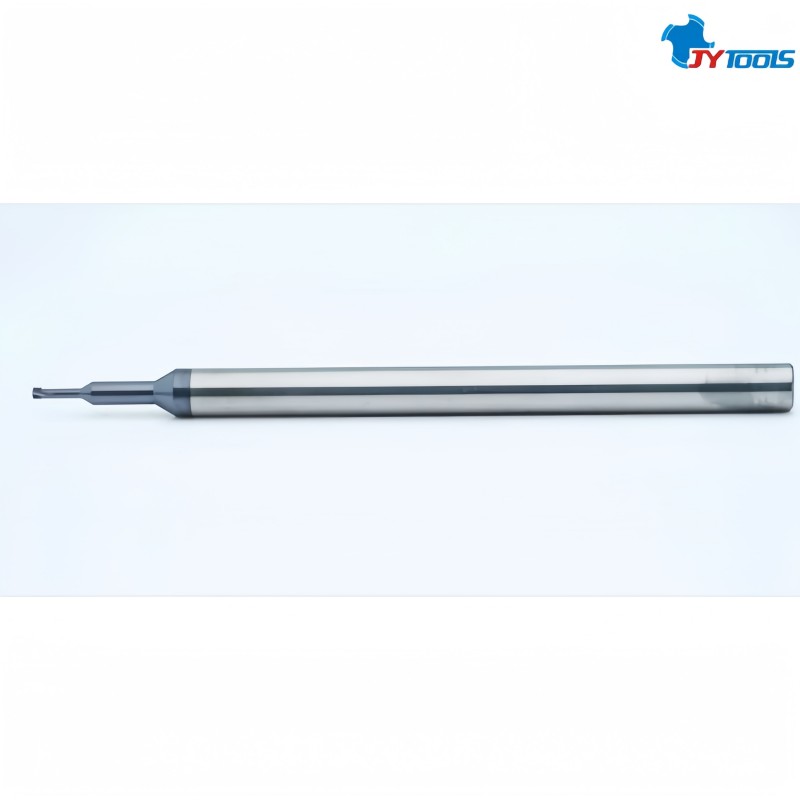

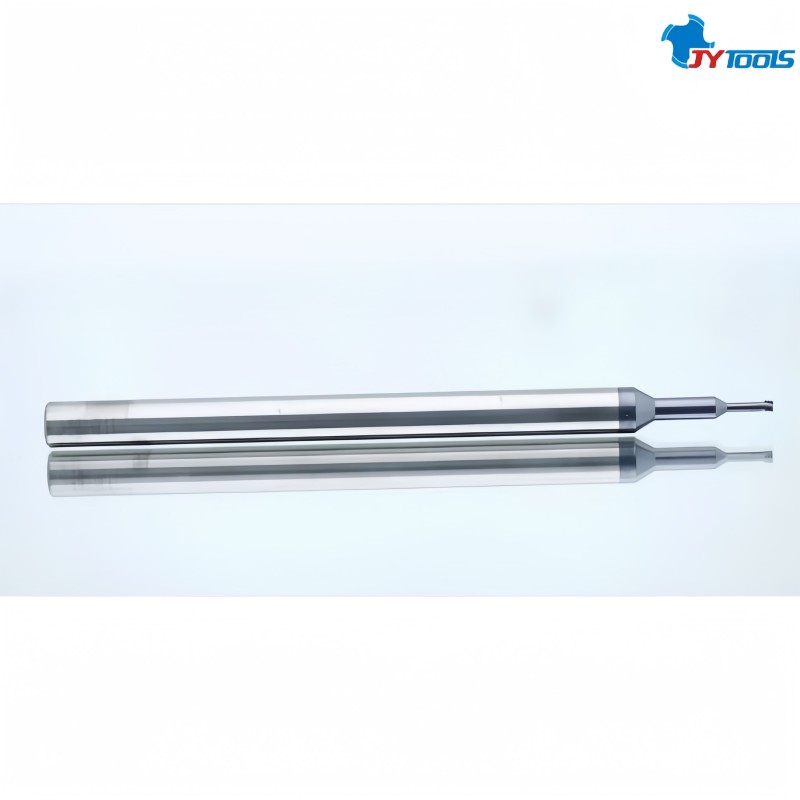

Серия TC610 разработана для удовлетворения высоких требований современного прецизионного производства к обработке резьбы. Как специализированный инструмент, соответствующий стандарту DIN 13, она эффективно и точно обрабатывает метрическую резьбу 60° (серия M), что делает её идеальным выбором для пресс-форм, аэрокосмической промышленности, автомобилестроения и общего машиностроения.
Серия TC610 разработана для удовлетворения высоких требований современного прецизионного производства к обработке резьбы. Как специализированный инструмент, соответствующий стандарту DIN 13, она эффективно и точно обрабатывает метрическую резьбу 60° (серия M), что делает её идеальным выбором для пресс-форм, аэрокосмической промышленности, автомобилестроения и общего машиностроения.
Мы предлагаем разнообразные высокопроизводительные покрытия, обеспечивающие превосходную эффективность обработки, отличное качество поверхности и стабильный срок службы инструмента при обработке материалов твёрдостью до 18 HRC. Это позволяет обрабатывать микрорезьбу M0.8-M3 на стальных основаниях аэрокосмических датчиков и навигационного оборудования, соответствуя требованиям высокой надёжности.
| Серия продукта | TC610 Series |
| Основной материал инструмента | Сверхмелкозернистый карбид вольфрама |
| Наименование продукта | Резьбовая фреза |
| Бренд | JYTOOLS |
| OEM / ODM | По образцу/чертежу |
| Модель | M1.2 × 0.25P × D6.0 × 120L |
| Срок поставки | В наличии / 2 недели |
| Страна происхождения | Шэньчжэнь, Китай |
Пресс-формы: обработка резьбовых отверстий на сердечниках и ползунах.
Прецизионное машиностроение: высокоточная резьба на деталях станков, корпусах насосов и клапанов.
Аэрокосмическая промышленность: высокопрочная резьба на элементах конструкций самолётов и шасси.
Общее металлообработка: охватывает все области обработки резьбы на металлах средней и низкой твёрдости.
Автомобильные компоненты: резьба на блоках цилиндров, корпусах трансмиссий и деталях тормозной системы.

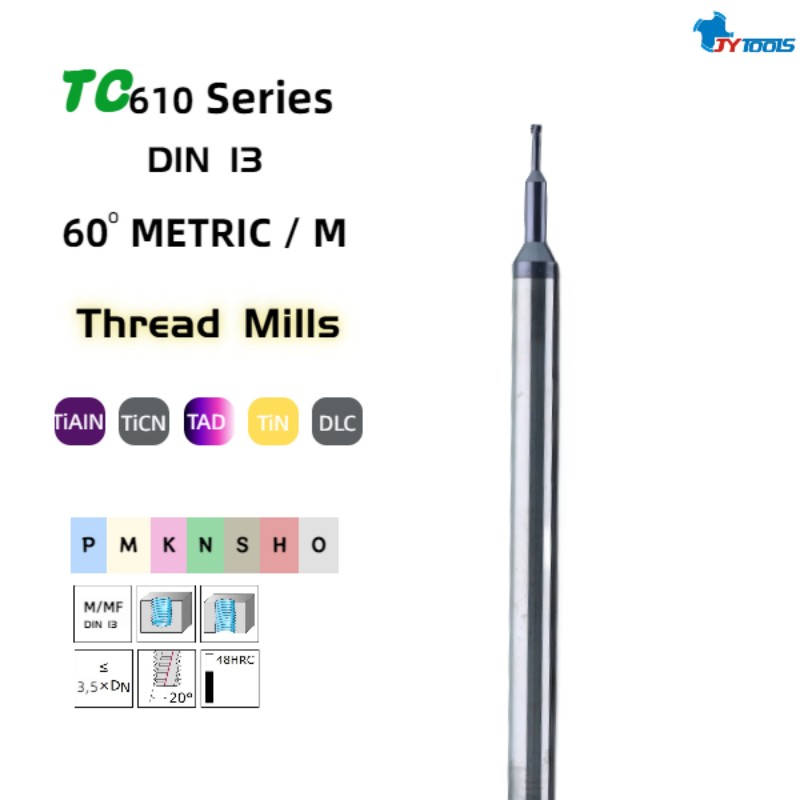

| Стандарт | DIN 13 |
| Тип покрытия | TiAlN, TiCN, TAD, TiN, DLC |
| Тип резьбы | Метрическая резьба 60° |
| Рекомендуемая твёрдость | ≤ 58 HRC |
| Макс. эффективная длина резания | ≤ 3.5 × DN |
| Угол спирали | 20° |
Прецизионная структура тонкого хвостовика: минимальный диаметр хвостовика до 0,3 мм, диаметр режущей части от M0,8 до M3, подходит для обработки резьбы в малых отверстиях прецизионных деталей, решая проблему невозможности проникновения традиционного инструмента в узкие полости.
Сверхмелкозернистый твёрдый сплав: используется сверхмелкозернистый твёрдый сплав HRC68, стойкость к выкрашиванию увеличена на 60%, позволяет стабильно обрабатывать сталь, алюминиевые сплавы и титановые сплавы.
Прецизионный контроль точности: точность шага резьбы в пределах ±0,005 мм, шероховатость поверхности до Ra≤0,2 мкм, соответствует строгим допускам прецизионных деталей.
Формирование метрической резьбы 60°: соответствует стандарту DIN 13, одно прохождение для формирования резьбы, эффективность на 45% выше традиционных метчиков.
Непосредственное воздействие СОЖ уменьшает трение между режущей кромкой и заготовкой, улучшая качество обработанной поверхности и снижая износ метчика.
Усиленная адгезия покрытия: вакуумное ионное напыление, адгезия покрытия увеличена на 40%, предотвращает влияние отслоения покрытия на точность обработки.
Точный радиус кромки: 0,003 мм, баланс остроты и износостойкости, уменьшает выкрашивание кромки и обеспечивает стабильность обработки.
Эксцентричная конструкция резания: без предварительного сверления центрального отверстия, обработка глухих отверстий за один проход, сокращая количество операций.
