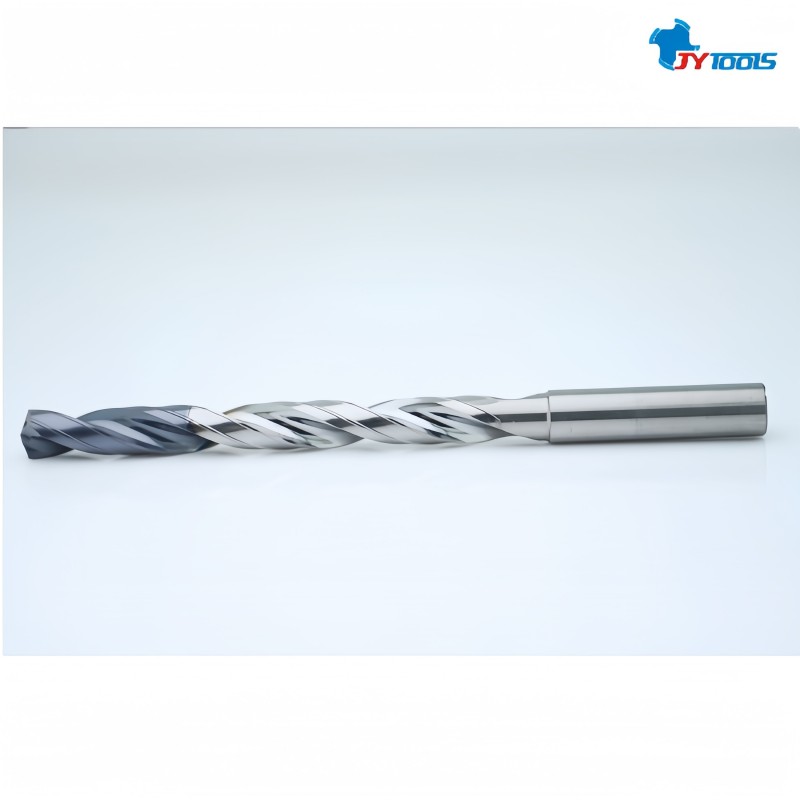

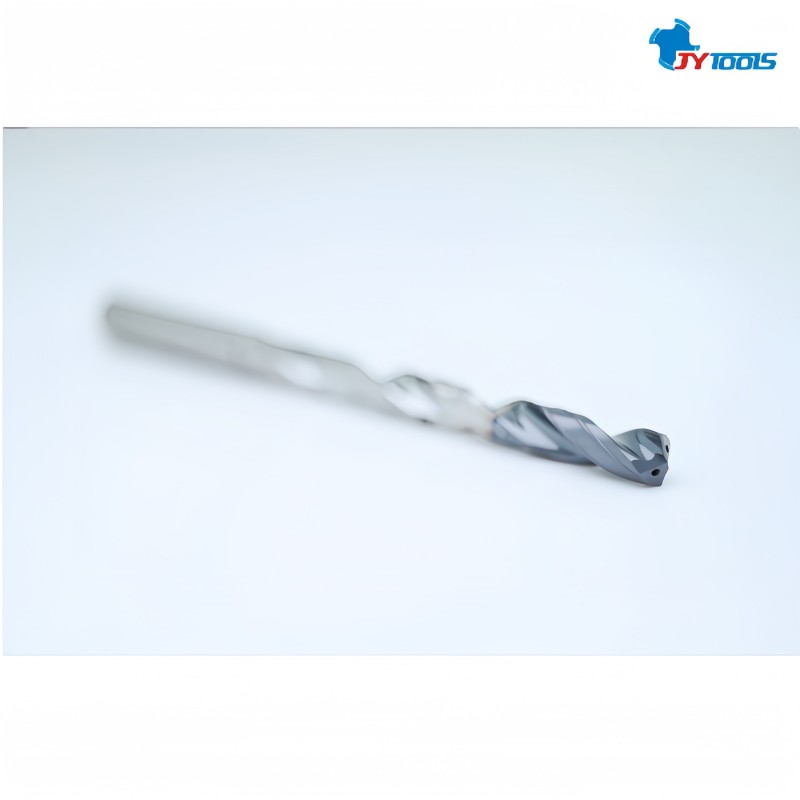

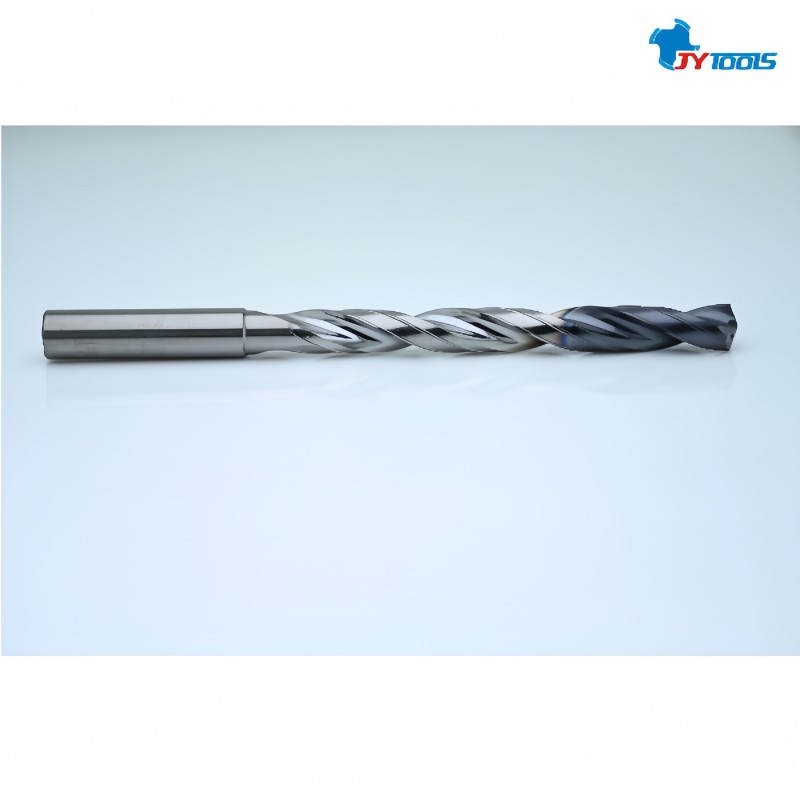

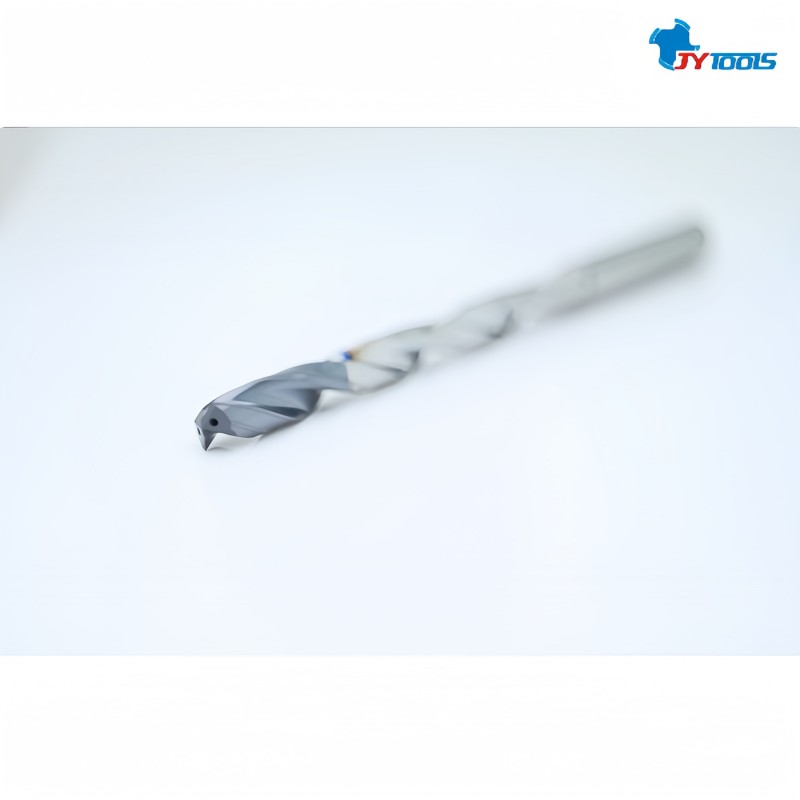

Серия DX170X – высокоэффективное твердосплавное сверло для глубоких отверстий с внутренним охлаждением, экономически эффективное решение, разработанное TY TOOLS для глубоких отверстий с глубиной до 12 диаметров и среднесерийной обработки.
Серия DX170X - высокоэффективное твердосплавное сверло для глубоких отверстий с внутренним охлаждением, экономически эффективное решение, разработанное TY TOOLS для глубоких отверстий с глубиной до 12 диаметров и среднесерийной обработки. Сочетает конструкцию «двойной канал внутреннего охлаждения + спиральная канавка 38°», обеспечивая баланс «высокой подачи, длительного срока службы и низкой стоимости». Представляет высокоэффективное решение для сверления глубоких отверстий в автомобильной промышленности, пресс-формах, энергетическом оборудовании.
| Номер материала | DX170082X |
| Основа сверла | Ультрамелкозернистый твердосплавный сплав |
| Наименование | Твердосплавное сверло с внутренним охлаждением / Сверло для глубоких отверстий |
| Бренд | JYTOOLS |
| OEM / ODM | По образцу / чертежу |
| Модель | Ø11.80*96L*Ø12.0*162L |
| Срок поставки | 2 недели |
| Страна происхождения | Китай, Шэньчжэнь |
Обработка алюминиевых сплавов:vc=80-120 м/мин, f=0.1-0.25 мм/об.
Обработка нержавеющей стали:vc=40-70 м/мин, f=0.06-0.15 мм/об.
Обработка стали:vc=50-80 м/мин, f=0.08-0.2 мм/об.
Обработка глубоких отверстий:Рекомендуется ступенчатая подача, глубина подачи ≤4× диаметр.
Автомобильная промышленность
Пресс-формы
Энергетическое оборудование
Общее машиностроение
| Размер упаковки | 15*15*200mm |
| Диаметр режущей части DC | Ø11.8mm |
| Длина режущей части LCF | 96.0mm |
| Диаметр хвостовика DC | Ø12.0mm |
| Общая длина OAL | 162.0mm |
| Материал | VHM (Ультрамелкозернистый твердосплавный сплав) |
| Покрытие | AlTiN |
| Минимальный заказ | 2 шт. |
Цельная конструкция из твердого сплава:Точность повторного позиционирования ≤0.003мм.

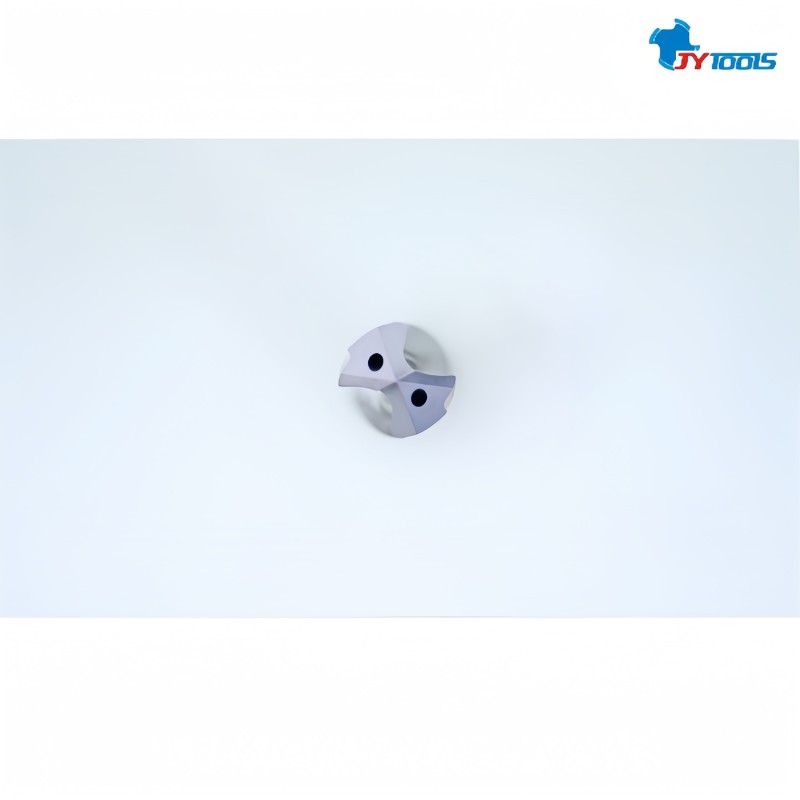

Двойной канал внутреннего охлаждения:Давление охлаждения до 100 бар. Эффективность охлаждения повышается на 50%.
Конструкция спиральной канавки 38°:Эффективность отвода стружки при обработке глубоких отверстий до 12 диаметров повышается на 40%.
Нано-покрытие TiAlN:Срок службы инструмента в 1.8 раза выше.
Центрирующее острие 140°:Точность центрирования ≤0.003мм.
100% динамическая балансировка:Класс G2.5.
